インパクト超音波探傷器

A1220 MONOLITH

モノリス

 Acoustic Control Systems
スプリング付インパクト針を採用し、低周波横波超音波を接触媒質無しで、ゆうに１メートル伝搬！

ロシアの知られざる技術をご紹介！

特　徴

  • パルスエコー法
  • カップリング剤不要
  • エコー信号のA-ScanとB-Scan表示可能
  • ノイズから微弱信号の検出
  • 自動、手動での欠陥分類あるいは厚み判定
  • 使い易いメニュー式の設定値調整
  • データメモリー　A-Scan６０画面、BAND,MAP
  • バックライト付きスクリーン

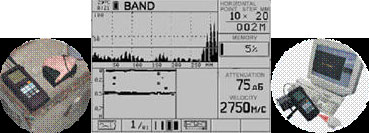

  • 赤外線通信による外部コンピュータへのデータ転送
  • 外部コンピュータのスクリーン上で内部構造の３D表示

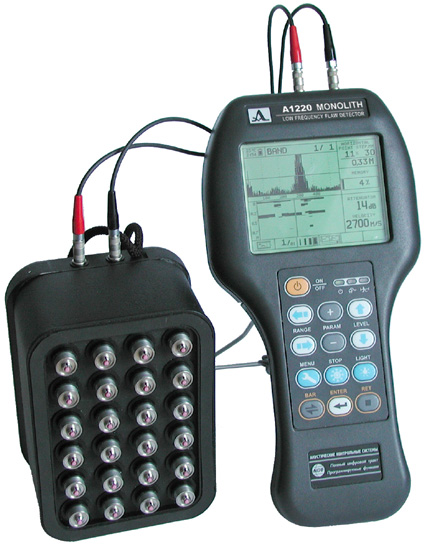

探傷器A1220には、本体（スクリーン、キーボード）と24個（6x4）のマトリックスアンテナアレイ(AA)で構成されています。デバイスのAA 素子は、カップリング剤なしで、ドライ接触の超音波送受信が可能です。各AA 素子はスプリングを装着していますので、曲面や粗表面に追従できます。２探法も可能です。

使用範囲

  • コンクリート製造工場・打ち込み現場
  • 原子力発電所
  • 鉄道
  • 滑走路のメンテナンス
  • 橋梁、トンネルのメンテナンス
  • ビルの構造

目　的

  • 鉄筋コンクリート、石、プラスチック、などの減衰が大きい材質の、内部の不純物、巣、空洞、亀裂の非破壊検査
  • コンクリート建造物の厚み、かぶり厚測定
  • 鉄筋の位置、方向の検出
  • 粗粒材の内部構造の研究
  • 透過法によるコンクリートの強度測定
技術仕様
最大コンクリート透過力 2150mm（横波）
横穴検出能力 直径12mm
検出可能な欠陥深さの測定誤差 10%
超音波の規定動作周波数 15〜250kHz
表示 LCDバックライト付き(320x240pixel)
電源 NiLi単３( AA), ６ 個
連続動作時間 １４ 時間（ライトOFF）
動作温度範囲 -10〜+50℃
本体寸法 245x120x40 mm
アンテナアレイ寸法 145x90x75 mm
本体重量 650 g
アンテナアレイ重量 760 g

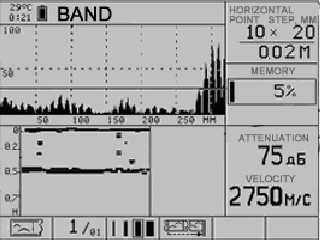

BANDモードに切り替わると、被検査物のBスキャン（表面と垂直）を行う事ができます。

MAPモードでは２次元データの採集可能。オプションソフトによってC-Scanマップの表示も可能です。
姉妹機：コンクリート音速測定器　UK1401
