インライン検査用渦流探傷装置

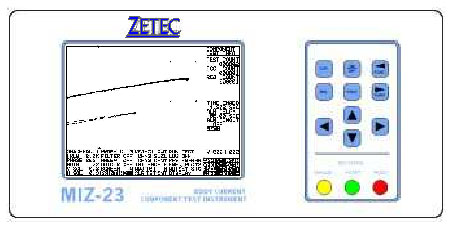

MIZ-23
コンポーネント テスター
インライン検査機能
  • 自在に設定できるボックス型アラーム装備
    ボックス内／外設定可能。
  • 光接続のテストEnable入力、合否出力
    材料コントローラーとのハンドシェーク接続可能。
  • 合否判定ゲートはソレノイド動作のため、単独で動作可能。
 ZETEC社の MIZR-23 コンポーネントテスターは工業用Ｉ／Ｏ出力をフルに装備したパーフォーマンスの高い安価なテスターです。
コンパクトで5.4Kgと軽量ですが、堅牢なアルミ溶接ハウジングに収納されています。正に、工業用インラインとしての条件を満たしています。
パッケージ

低消費電力回路はシールドされた筐体に納められていますが、外部ベンチレーションは必要としない設計になっています。

  • 320x240Pixelの高解像度、高輝度LCDを備え、オンスクリーンHELPメニューも搭載しています。
  • 85-250 VAC対応のユニバーサル電源。
  • 寸法：は-H152.4 x W304.8 x D254mm。
  • 重量：　５．４Ｋｇ
 自動セットアップ機能
  • プローブドライブ電圧、ゲイン、表示スケールは参照サンプルで１回取り込んで自動最適設定。
  • １００個までの参照サンプル（良品又は不良品）入力で、包括範囲を自動的に求め警報領域を自動設定。
  • 最適周波数選択のために周波数設定値を自動スキャンする事ができます。
エレクトロニクス
  • ディファレンシャル、リフレクション又はシングルプローブ１個で動作。
    単一周波数−５０Hz 〜４MHz
  • ゲイン調整　０〜４８ｄＢ、０．５ｄＢステップ
  • 高速検査に対応できる高速ｻﾝﾌﾟﾘﾝｸﾞﾚｰﾄ。試験周波数２ＫＨｚ以上は２０００Ｓ／秒、２ＫＨｚ以下は試験周波数と同じ。
  • プローブドライブ電圧、ゲイン、表示スケール、表示位相角　可変調整可能。
  • ローパス、ハイパスフィルター可変。0〜500Hzまで２０段階設定。
  • ディファレンシャルフィルター１５段階設定。
  • 回転スキャナーに使用できる同期入力装備。
  • HP と Epson プリンター用出力装備。
  • チャートレコーダー用アナログ出力。
  • 探傷条件１００種類、画面４枚を記録保存する不揮発メモリー搭載。
  • ＸＹリサージュ表示、Ｙ軸時間スイープ表示。
  • RS232C−データバス、外部バランス、ホールド機能。
