多チャンネル超音波PCシステム

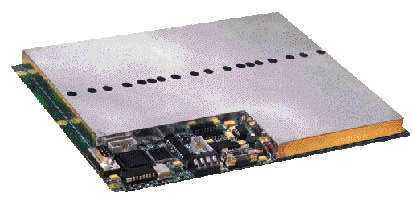

PC MUX 3108 B マルチ チャンネル ボード


MAX. 8 CHANNELS 2ボードシステム

PDFファイル

  • DSPソフトも付属していますので、これだけでシステムが構築できます。
  • LabVIEW API ソフトウェアとSourceも付属されますので、独自のシステム構築も可能となります。(注:開発にはLabVIEW本体ソフトが必要となります。)

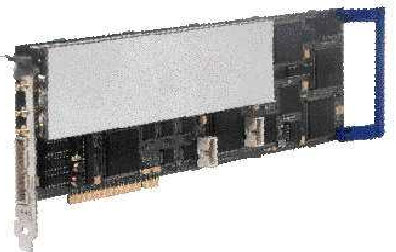

USPC 3100 PCI カードの機能とメリットを生かして、多チャンネルシステムに拡張するボードです

  • ユーザー独自の API ソフトウェアーが開発可能な :
  • INDOWS 用ドライバー
  • フル詳細ドキュメント付きDLL
  • ACTIVE−X Control
  • HELP 機能 Tutorial softwareが付属されています。
  • リモートパルサー、プリアンプシステム



技術仕様 3108
USPC3100MB
USPC3100 の主要な仕様は個別カタログをご参照下さい。
PCIバスによる高速データ出力と厚さ測定機能が含まれています。

MUX3108 - 8 チャンネルマルチプレクサー

リモートパルサーシステム:
立ち上がり:

送信電圧:
幅:
最大パルス繰り返し周波数:

プリアンプ:
入力減衰:
アッテネーター:
同期:


入出力コネクター:







寸 法:

重 量:
動作環境温度:
SOFTWARE:




API SOFTWARE:

Square Wave
5ns rise time & decay
- 125/250 Volts
- 25ns to 1,000ns width
20 KHz (最大の8CH時は各1.25KHz)
CH数で分割されます。
12 dB
0 / 15 dB (50 Ohms)
0 / 20 dB
USPC Cardからの外部同期:
- 送信パルス同期表示
- Sエコー同期表示
- TX サブリックコネクター x1/CH毎
- RX サブリックコネクターx1/CH毎
- RXサブリックコネクターx1 連結 RF
A-Scans 出力サブリックコネクターto USPC Card RX
- RS232 DSubコネクターx1  to PC
- 外部同期接続コネクターx1 (HE10) to USPC
- 電源コネクター +5V-1 Amp.、+12V -1 Amp
250 x 190 x 20 mm
1.5kg
0〜50℃
- LabVIEW API software (Exe. & sources)
- HELP ! Tutorial Software
- DRIVERS for WINDOWS
- DLL with full documentation
- ACTIVE-X control
-PCI Cards 版
-チャンネル毎に設定可能
-駆動チャンネルの選択可能
-複数チャンネルの同時駆動 T/R、1−8CH
-テスト条件設定可能 :
  • ゲイン
  • ゲート位置、幅、レベル
  • DAC 設定可能
  • アナログ出力、Go/NGO出力

その他の設定は全チャンネル共通です。
