ハイパワー・ポータブル電磁超音波 EMAT

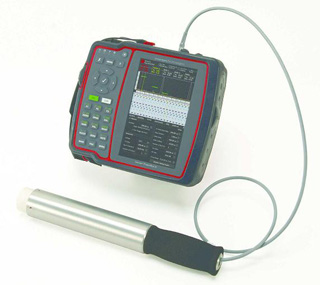

temate® PowerBox H

ポータブル

→他の動画はこちらから(Youtube)

temate® PowerBox HはMAX 1200V / 8KWの ピーク出力をPRF 100Hzで出力できる初めてのハンドヘルド バッテリー駆動EMAT装置です。
装置はデジタイザーと広帯域パルサー/レシーバーを搭載し、探傷、厚さ測定、材料評価などの様々な用途に、製造工場でもフィールドでも使用できるように設計されています。
縦波、横波、ガイドウェーブ、SH波などの、様々なモードが一探法、二探法のいずれでも使用できるように、スパイクパルス、バースト波を100 kHz 〜6MHzの範囲で発信可能。

一探法も二探法も追加装置無しに内蔵の送受信切り換えスイッチで簡単に選択可能。
サーモセンサー用のポートを備えていますので、検査物温度による音速変化を自動補正することも可能です。

エンコーダー入力も1つ装備していますので、自動スキャナー、ハンドスキャナーと組み合わせて使用できます。 temateR PowerBox Hはインナースペックテクノロジー(Innerspec Technologies)社のセンサーおよび一部の他社センサーが使用できます。
標準設定として600Vpp (約3kW)出力が最もバッテリー消費量が少ない効率設定です。

使用しているソフト PowerUT®Hは自由に送信タイミング、受信パターン、最善のSN比を得るためのフィルターなどが設定できます。データはA, B, C とライン スキャン のいずれのフォーマットで表示可能です。画面の保存、デバイス設定も可能です。 データはパソコンに保存することが可能で、付属されるソフトでデータ解析も可能です。

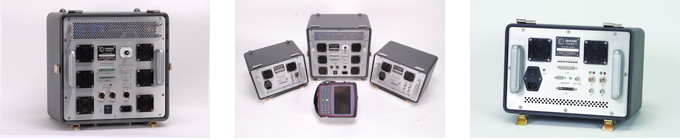

EMAT_ポータブル集合画像

PowerBox H技術仕様

超音波チャンネル数 1 CH
帯域幅 100 kHz 〜 6 MHz
パルス繰り返し周波数 100 Hz
RF パルサー スパイク、トーンバースト
8 kW 出力
1200Vpp @ 25App into 50 Ohms
0.1% Maximum Duty
レシーバー パルスエコー モード
入力インピーダンス1 kΩ
ゲイン:30 dB 〜 70 dB
ゲイン分解能<0.05 dB
ピッチキャッチモード
入力インピーダンス50 Ω
ゲイン:-20 dB 〜 60 dB
ゲイン分解能:<0.1 dB
P/R モード パルスエコー、ピッチキャッチ
A/D コンバーター 2-bit, 100MHz
フィルター FIR デジタルフィルター
検波 全検波, +/− 片検波,RF モード
評価ゲート インターフェイスゲート、標準ゲートx2 振幅、伝搬時間
エンコーダー インターフェイス A/B
PC インターフェイス USB ミニ AB ドラッグ&ドロップ
ソフトウェア PowerUTR H: A, B, C, Line Scan
PC Inter face Software
プローブコネクター Lemo 0B
動作温度範囲 0℃ (32°F)〜 40oC (105°F)
AC 入力電源 100-240VAC
その他 I/O マグネットパルサーアンプ
サーモカップル入力 (Type K)
汎用 I/O (5V TTL)
エンコーダー/Signal Cond. Power
VGA 出力
Ethernet 10/100
寸法 203mm x 229mm x 100mm
8”W x 9”H x
重量 2.72Kg
バッテリー動作時間 4〜8 時

仕様は予告無しに変更されることがありますので、あらかじめご了承ください。

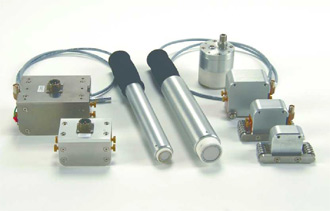

使用可能なEMATセンサー

使用可能なEMATセンサー

  • 標準縦波垂直、SH波(Shear Horizontal)
    ノーマル環境用、高温用(Max 650℃)
  • 横波斜角、SH波(Shear Horizontal)
  • ガイドウェーブ
  • 材料特性測定用(非等方性、粒子、応力)
  • カスタムプローブ

注意:ポータブルでは永久磁石センサー仕様、システムではパルス電磁石を使用します。
基本的には巻き線コイルを使用せず、フィルムパターンの電歪方式のセンサーを使用し、高感度を実現しております。

オプション

  • マグネットパルサーtemate ® PowerBox MP
  • センサーローラースキャナー

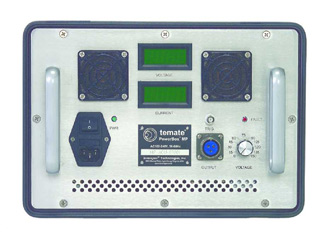

PowerBox®MP マグネットパルサー

オプション

その他の姉妹機

  • PowerBox® 1,2,8(CH数)
  • Tone-Burst アンプ1,2,24(CH数)
  • HP Pulser:Tone-Burst 発生器+アンプ
  • temate®TG-IL:インライン厚さ測定
