ポータブル多重周波/多チャンネル渦流探傷装置

ETi-200 イーティーアイ

eti200b cmyk.jpg (1030369 バイト)

フル装備の高性能渦流探傷装置!

PragmaプラットホームにETカートリッジ搭載!

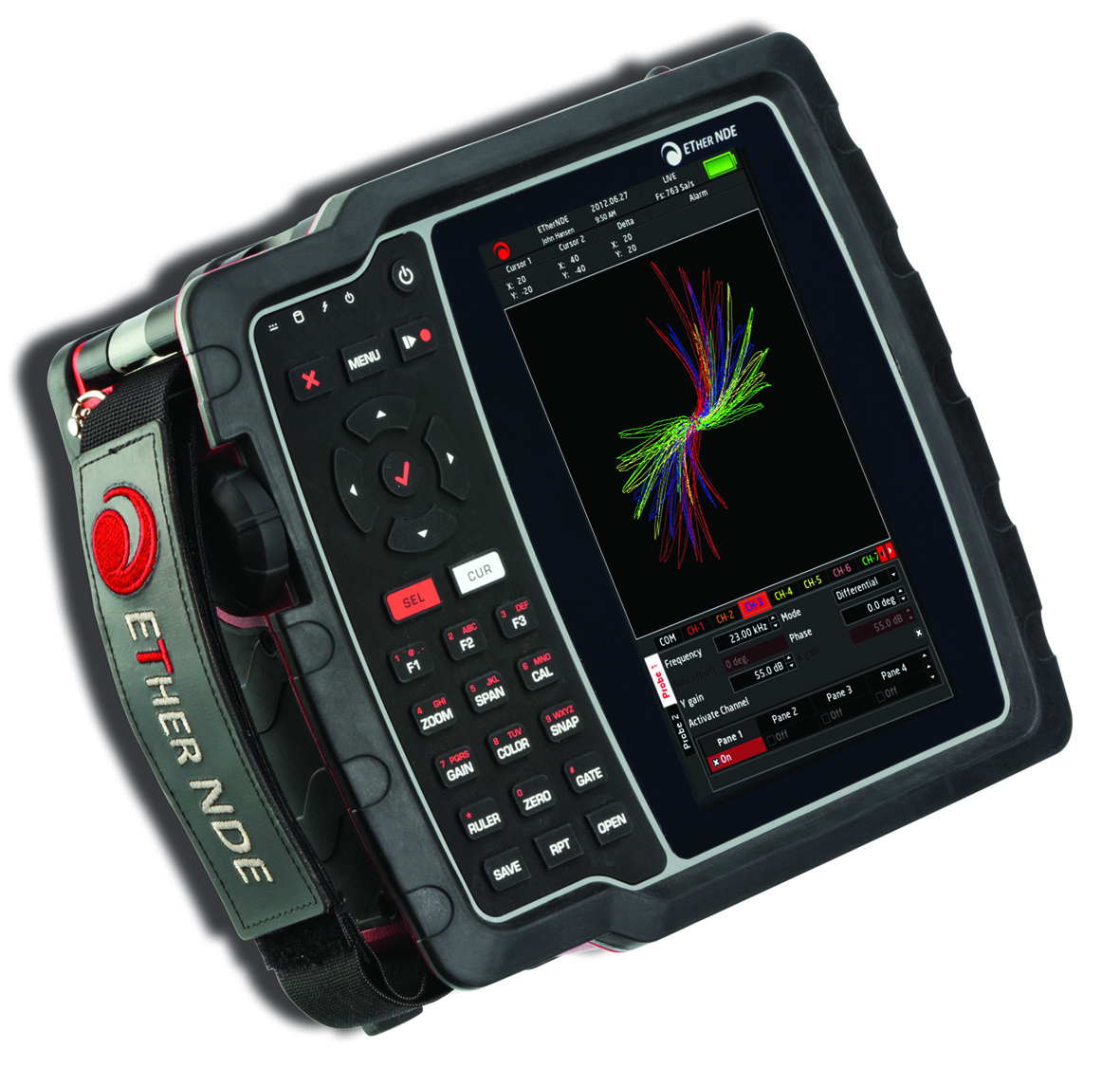

ETi-200
フルデジタル8周波8CH+4ミキシング渦流探傷器

高性能渦流探傷装置のハイエンド機種です。最大8周波、8CH迄設定でき、さらにミキシングチャンネルも4つ設定できます。感度調整範囲、ドライブ電圧設定など高感度、高SN比の最高仕様モデルです。プローブも全てのモードが使用でき、コネクターとケーブルの組み合わせで間違いのない接続が可能になっています。

*高感度、高SN比のアナログ回路

*ミキシング、計測カーソル、警報、設定保存機能を含めた最新のソフト
  ウェア搭載

*人間工学からデザインされた堅牢なアルミダイキャスト製ハウジングと
  ラバーモールドプロテクター付き

*長いバッテリー動作時間(6-7時間)、簡単なバッテリー交換 “quick swap

*将来のアップグレードや拡張のために、渦流カートリッジは脱着可能




*8周波8CH+4ミキシング 高性能マルチ渦流探傷装置!

*見やすい7”大型モニター搭載!          *リサ-ジュ表示+時間軸表示!

*バッテリー動作時間:5.5時間!           *最大4つの画面表示可能!

*周波数範囲:10Hz〜15MHz!            *感度調整範囲:−12〜+100dB!

本体上部

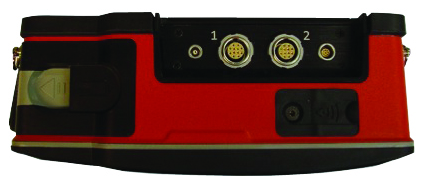

                    モード選択は3個のケーブルコネクターで簡単選択

                                   IOポート
               eti 1.jpg (662701 バイト)

   ホットスワップバッテリー



本体側面

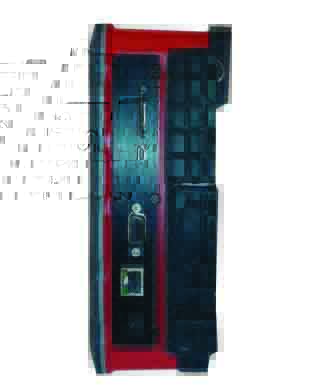

SDカード、USB、VGA出力、Ethernet装備eti 2b.jpg (581096 バイト)

高機能

コンパクトでありながらパワフル

小型軽量 2.8kgでありながらETi-200は前例のない機能と性能を兼ね備えています。

調整可能なハンドストラップ、首掛けストラップ、 IP54防滴・防塵ケースなど人間工学的思いやりのある操作設計

表示例

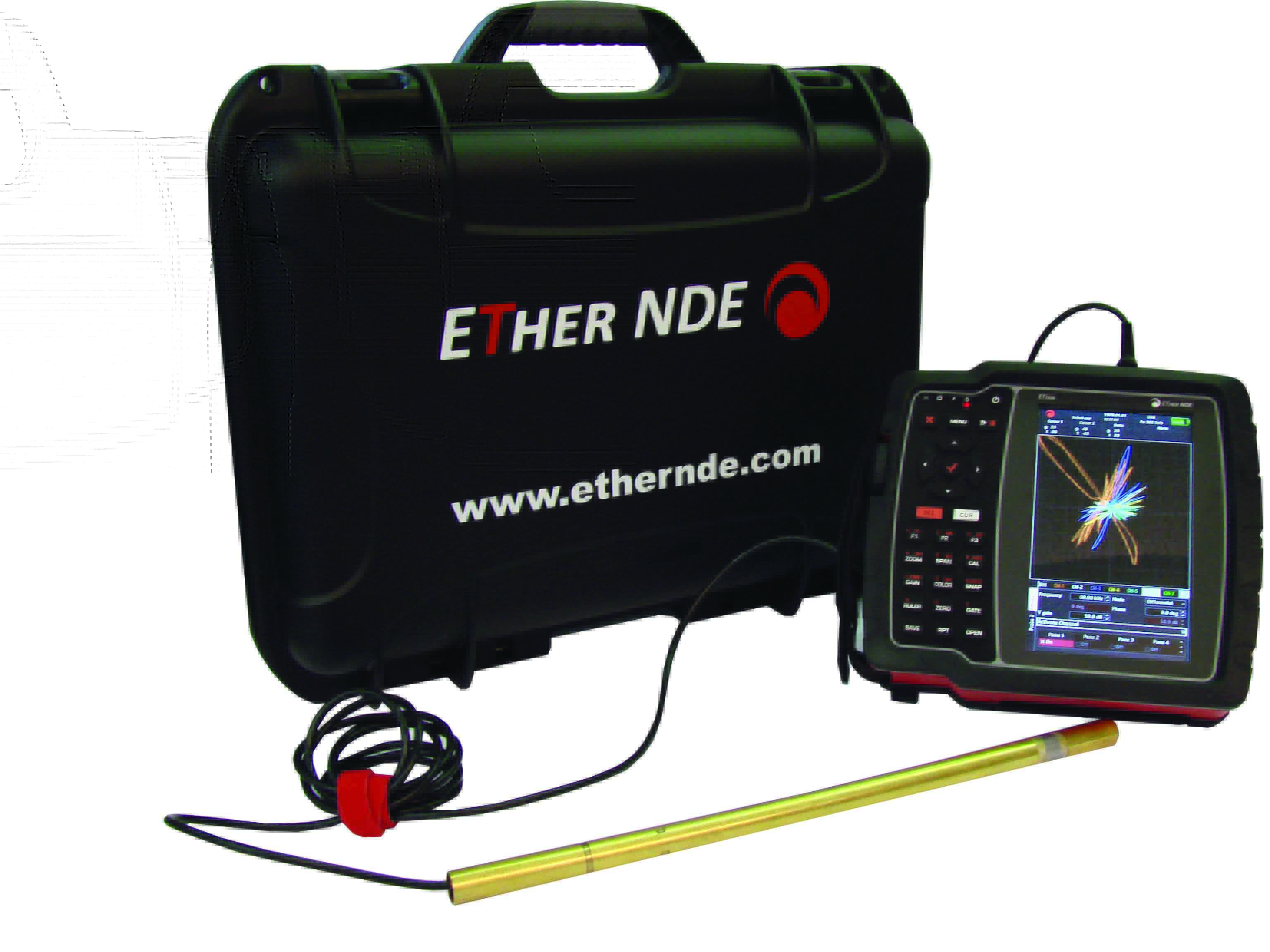

eti with caseb.jpg (788933 バイト)


技術仕様

プローブ モード        2ピンLemo 00: アブソリュートプローブ、
   3コネクター       第1 12ピンLemoReflectionプローブ/BridgeRotary
                               第2  12ピンLemo:Reflectionプローブ/Bridge/アブソリュート
               Bridgeモードでは 50 又は100 ohmの選択可能

試験チャンネル       最大8チャンネル (ミキシング最大12)

試験周波数             10 Hz15 MHz、ステップ 0.01 Hz, kHz,MHz (選択レンジによる)

ドライブ電圧            0.10 20.00v pk-pk、ステップ 0.01v

信号 位相      359.9°、ステップ 0.1°

ゲイン           -12.0 +100 dB、ステップ 0.1 dB

X /Y 軸         各チャンネル毎に設定 (ロック可能)

サンプリングレート       ドライブ周波数300kHz以上で最大36 kHz

フィルター         バンドパス、ハイパス、ローパスフィルター

読み込み                 アブソリュートプローブ用の自動読み込み選択、手動優先。
                                   8 種類:1.3 uH 470 uH

表示 画面                7”、 480 x 800 Pixel カラー TFT

モード                      インピーダンス (位相) リサージュ、ストリップチャート、時間軸表示、
                                 画面数選択:1/2/4画面

目盛                      無し、 20% (5 x 5)10% (10 x 10)Polar

ポジション移動        +/- 50 %1% ステップ

信号保持                連続保持、0.01 100.00 秒、 0.1秒ステップ

外部出力                D-SUB 15ピン、 外部モニター、ビューワー、プロジェクター

アラーム警報        タイプ 各チャンネル毎に1個、ボックスまたは扇型セクター
                               最大数  8、設定 1 %ステップ

動作         可聴音、信号フリーズ

データ保存
    設定     様々な選択:内部RAMドライブ、 SD カード、USB メモリー (最大 32GB)
    記録      デジタル信号/内部メモリー(最大32GB)、外部SD カード、USB  (最大32GB)
                   内蔵フラッシュメモリー(1 GB)。 EThernet ポート
(ソフトウェアのアップグレード)

データ出力            インターフェイス USB (on-the-go), SD Card, VGA.

ユーザーインターフェイス   フロントパネル 回転ジョグ、カーソル、18個のボタンキー、
                                 4個のステータス表示 LED、ソフトウェア タブ、ソフトキー、
            スクロールホイール、直接入力、USBキーボード

ハウジングケース  寸法   高さ200mm x 230mm x 厚さ75mm

重量                       2.8 Kg (バッテリー込み)

防滴性                 IP54

温度                  動作温度: 0 30
                              保管温度:−20 70

電源                     内蔵バッテリー 脱着式リチウムイオン充電電池、 14.4 v5.5 時間動作

外部 AC             充電器兼ACアダプター、 100240 v1.2A 50-60 Hz 90 ワット


標準構成

        ETi-200本体-2チャンネル渦流探傷器、マルチ周波数 10Hz15MHz,
           ゲイン -12100dB, Lemo 12ピン, 取説内蔵USBメモリースチック、
           吊り下げストラップ

ハードプラスチックケース

充電器兼AC アダプター

MICRO-B USB OTG (On the Go)アダプター ケーブル, 10cm.

ETi Quick Reference カード

電源ケーブル (国別プラグ対応)

ケーブル、 Lemo 12-ピン - Lemo 4-ピン, 1.5m (Reflection).

ケーブル、 Lemo 12-ピン - Lemo 4-ピン, 1.5m (Bridge).

ケーブル、 Lemo 00 - Microdot, 1.5m (Vantage).

ケーブル、 Lemo 00 - BNC, 1.5m (Vantage)

オプションアクセサリー

・AWEL004 ハードケース

・AWEL005 防滴カバー

・AWEL006 外部単3x8本電源、ON/OFFスイッチ付き

・AWEL003 リスト ストラップ

・AWEL008 シガレット アダプター

・ALL12-L04-015R Reflection用ケーブル、
       Lemo 12ピン −Lemo 4ピン、1.5m

・ALL12-L04-015B - Bridge用ケーブル、
       Lemo 12ピン −Lemo 4ピン、1.5m

・ALLCX-M02-015A - Absolute用ケーブル、
       Lemo 00 −Microdot、1.5m

・ALLCX-B02-015A - Absolute用ケーブル、
       Lemo 00 −BNC、1.5m



溶接部検査用WELD パッケージ

・PWM100S000 - WELDプローブ, Medium, φ16.00mm,
    100kHz、ストレート、脱着型

・PUB100K - アンシールド ペイントプローブ, 広帯域

・ATBW - Weldプローブ用試験片、鉄

・ALL12-L04-015B - Bridge用ケーブル、
       Lemo 12ピン −Lemo 4ピン、1.5m

・ALLCX-B02-015A - Absolute用ケーブル、
       Lemo 00 −BNC、1.5m

・AW003 - PTFE保護テープ

・AC002 - プローブケース
