ポータブル1周波/1CH 渦流探傷装置

WeldCheck ウェルドチェック

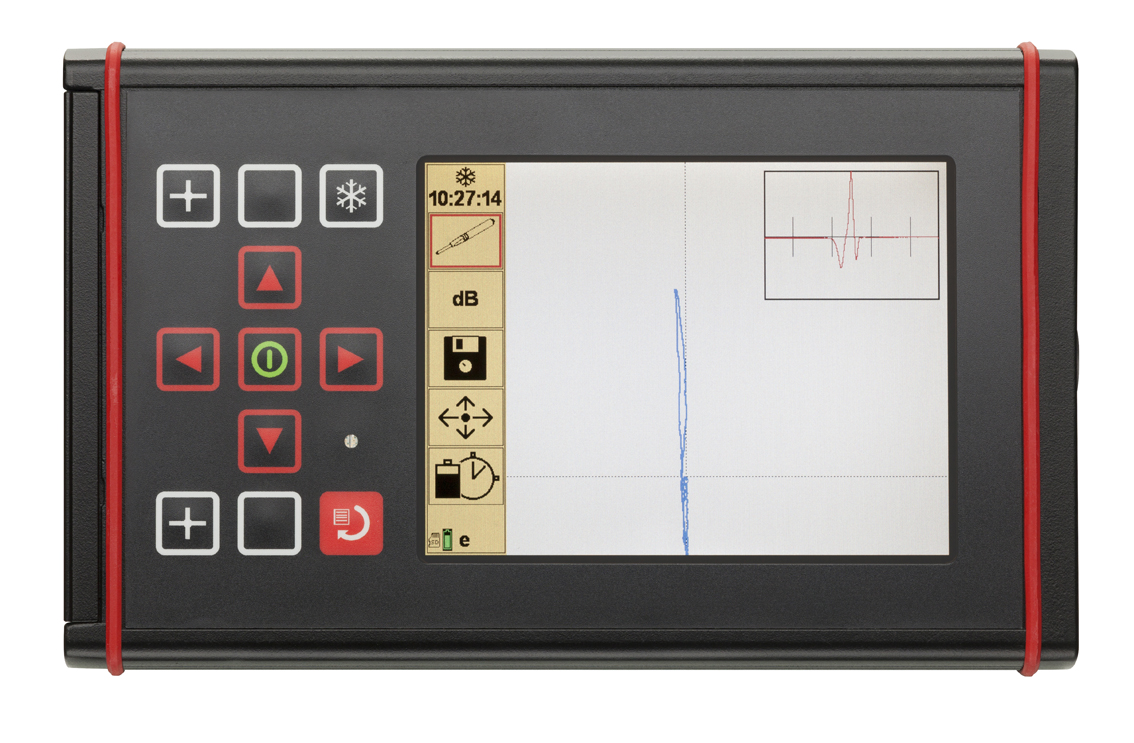

weldcheck front.jpg (462802 バイト)

溶接部探傷に最適なポータブル探傷器!

WeldCheck フルデジタル1周波渦流探傷器

英国では溶接部探傷に渦流が公式に採用され、BS EN 1711で規格化が完了しています。高速スキャン(1m/1秒)が可能で、深さ判定も可能、記録も残るため磁気探傷に取って代わりつつあります。溶接部のために開発されたウェルドプローブはクロスコイルを採用しているため、余盛りの形状に左右されずに欠陥だけを識別できます。

ウェルドスキャンは、溶接部探傷規格に最適な条件を網羅し、1CHに限定して現場でも判定しやすい大型画面を採用しています。




*溶接ビードや形状変化に影響されないクロスコイル搭載のウェルドプローブ採用!

*見やすい5.7”大型モニター搭載!       *リサ-ジュ表示+時間軸表示!

*溶接部検査に特化した機能とシンプル操作! *バッテリー動作時間:8.5時間!

*周波数範囲:20Hz〜20MHz!          *感度調整範囲:−12〜+100dB!

WeldCheckは、表示モードを
  ・XY インピーダンスプレーン(リサージュ波形)と
  ・ストリップレコーダー表示
  を同時に表示しますので、溶接部での探傷に最適です。

溶接検査用に設計された現場検査用の渦流探傷装置です。

溶接部検査用のウェルドプローブと組み合わせて機能を発揮します。

ウェルドプローブはクロスコイルを搭載して、余盛りの形状信号をキャンセルする磁性体用溶接専用プローブです。

weldcheck tower.jpg (773081 バイト)



自動機能は探傷時間を節約
簡単なメニュー操作で、プローブの励磁電圧、ゲイン、スケール、位相が迅速に設定できます。
設定時間を節約するために、探傷条件を500以上独自の名前を付けて保存し、ワンタッチで呼び出すことが可能です。設定条件は、探傷画面に表示されますので、いつでも設定条件を確認することができます。操作に迷っても、ヘルプメニューが迅速にアドバイスしてくれます。メッセージ領域には、バッテリー電圧の低下や、信号飽和の警告が表示されます。

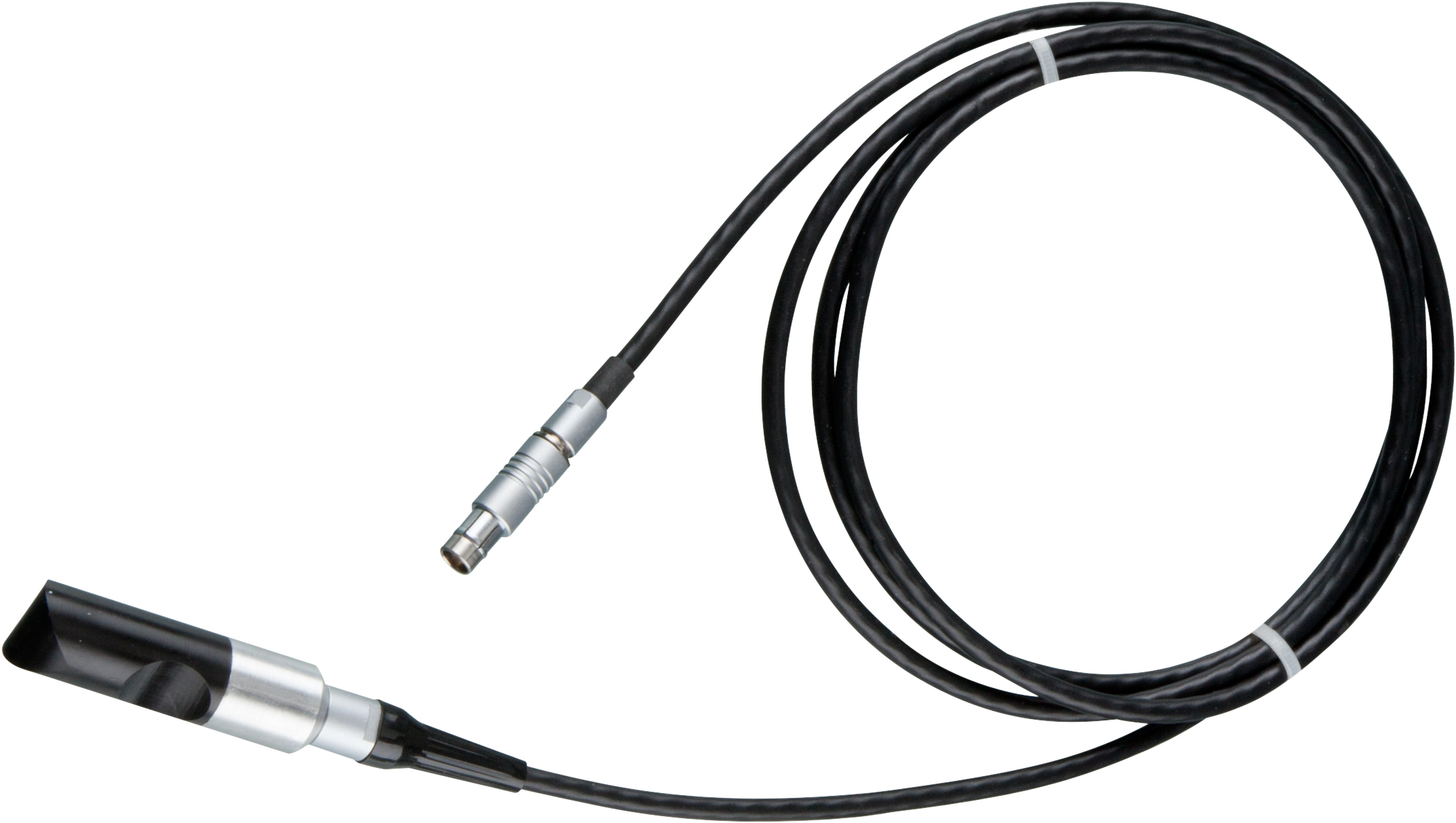

専用に開発されたウェルドプローブ

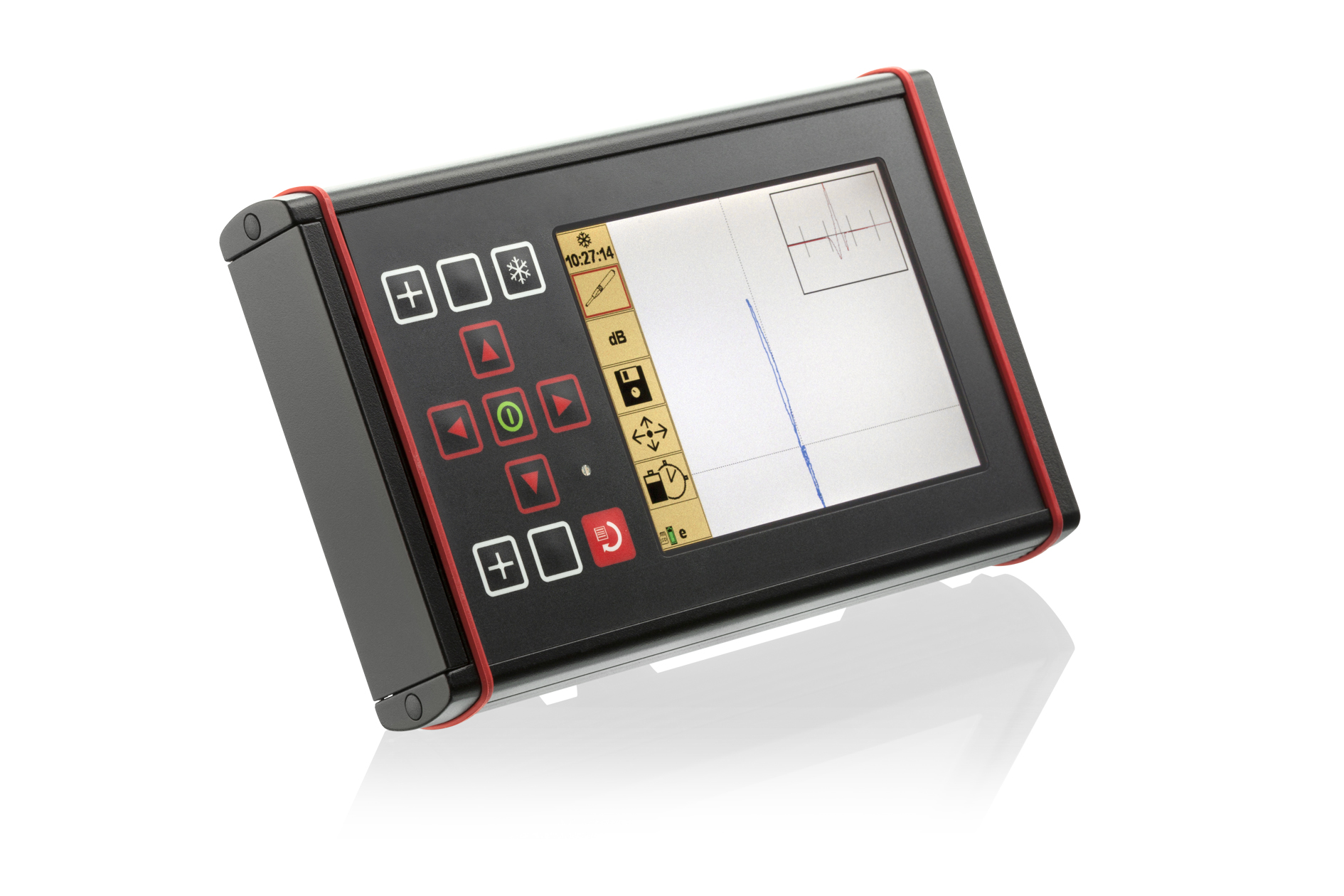

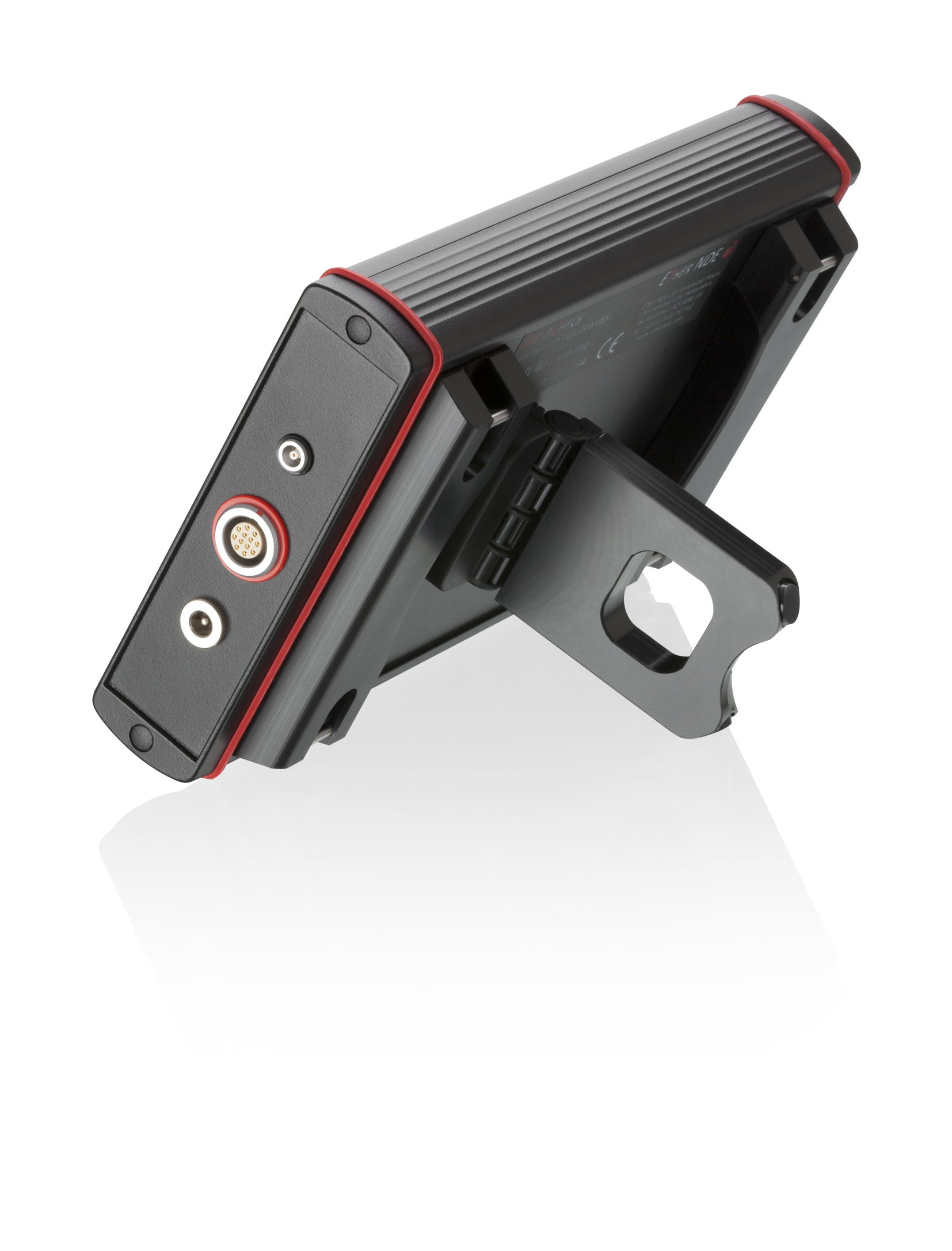

weldcheck side.jpg (607011 バイト) weldcheck backside.jpg (652825 バイト)

  様々な姿勢でも画面が回転して上下位置を確保するので便利!

スマートフォンと同じジャイロ付き



渦流原理
渦流探傷原理は、電磁誘導により導電材料中に発生する誘導電流(渦電流)による検査法です。割れや、腐食、ピット、減肉などの不連続要因が材料中に存在すると、渦電流の流れを妨げます。高感度のVantageは、この変化をとらえて信号を表示させます。浸透深さは周波数に依存しますので、高周波は表面近傍の探傷に適し、低周波は内部の深い位置の探傷に適します。WeldCheckは20Hzから20MHzの幅広いレンジをカバーできます。

渦流探傷(ECT)は、他のNDT検査技法と比べて、検査速度が速く、開口幅が狭い傷に対しても高い検出力を有しています。
また、表面からは見えない内部の傷や腐食も検出が可能です。超音波のように接触媒質(水・油)が不要なので、連続測定に適しています。


技術仕様

*プローブ 12ピンLemo 2b:Absolute, Brodge, Reflection

           Lemo 00:シングルAbsolute プローブ用


周波数   シングル 1周波 20Hz ・20.00 MHz

感 度   調整範囲 -12 〜 + 100 dB, 0.1 dB ステップ

        入 力   0dB 又は 12dB

         ドライブ  0dB から6dBステップ(0dB:50Ω、1mW時)


        最大 X/Y 比率  +/-76.0 dB

*位 相    調整範囲 0-359°, 0.1°ステップ

         自動設定 任意設定の角度に自動調整可能

*フィルター ハイパス  DC〜2kHz 又は試験周波数の

                       1/4の低い値、1Hz ステップ

                       可変形バランスドリフト補正(0.01〜0.5Hz)

                ローパス  5Hz〜2kHz 又は試験周波数の1/4の低い値、

                                        1Hz ステップ

*バランス マニュアル   14種類設定:2.2μH, 5.0μH,

                           6.0μH,6.5μH, 7.0μH, 7.5μH, 8.2μH, 12μH,

                                         15μH, 18μH, 22μH, 30μH, 47μH, 82μH

*警 報 ボックス/セクター   警報音、警報ランプ、画面静止の選択可能

                   出力                     オープンコレクター トランジスター

                                                 MAX: 50VDC/10mA, 12ピン Lemo コネクター

*表 示 タイプ     5.7”、18bitカラー 屋外光で使用可

        表示寸法  W 115.2 x H86.4 mm

        分解能    640 x 480 pixel

        カラー選択 ユーザー選択可能

        画面設定   フルスクリーン、1画面、2画面分割:

                サイズ変更選択、位置移動可能

              XYスポット表示 / 時間軸ベース 選択可能

        表示モード  XYスポット表示 /

                時間軸表示(0.1-20秒、1-200スイープ)

                Waterfall表示、メーター表示

        目盛線  多種選択可能:目盛無し、5/10/15/20%FS

        オフセット移動    +/-50%

        スポット位置読み取り X,Y,R,θ

*内部メモリー

                 設定条件 MicroSDカード 2GB、500条件以上

          データ   MicroSDカード 2GB、500画面以上

*出 力 PC接続  USB接続

          (リモート操作、リアルタイム、データ転送)

        無電圧デジタル接点  12ピンLemoコネクター

        画面モニター     VGA:15ピン

*言 語 英語、仏、伊、独、西、蘭他

*電 源 外部AC  100〜240V,50/60Hz,30W ユニバーサル

       バッテリー 内蔵8.4V/3200mAH

       動作時間  照明100%:8.5時間、照明50%:10.5時間

       充電時間  2.5時間 充電中の駆動可能

*その他 寸法・重量    223x141x49 mm, 1.1kg

          外装ケース  アルミニウム Mg Si粉末コーティング

          動作温度範囲  0〜+50℃

          保存温度    -10〜+70℃

          防滴性能     IP54相当

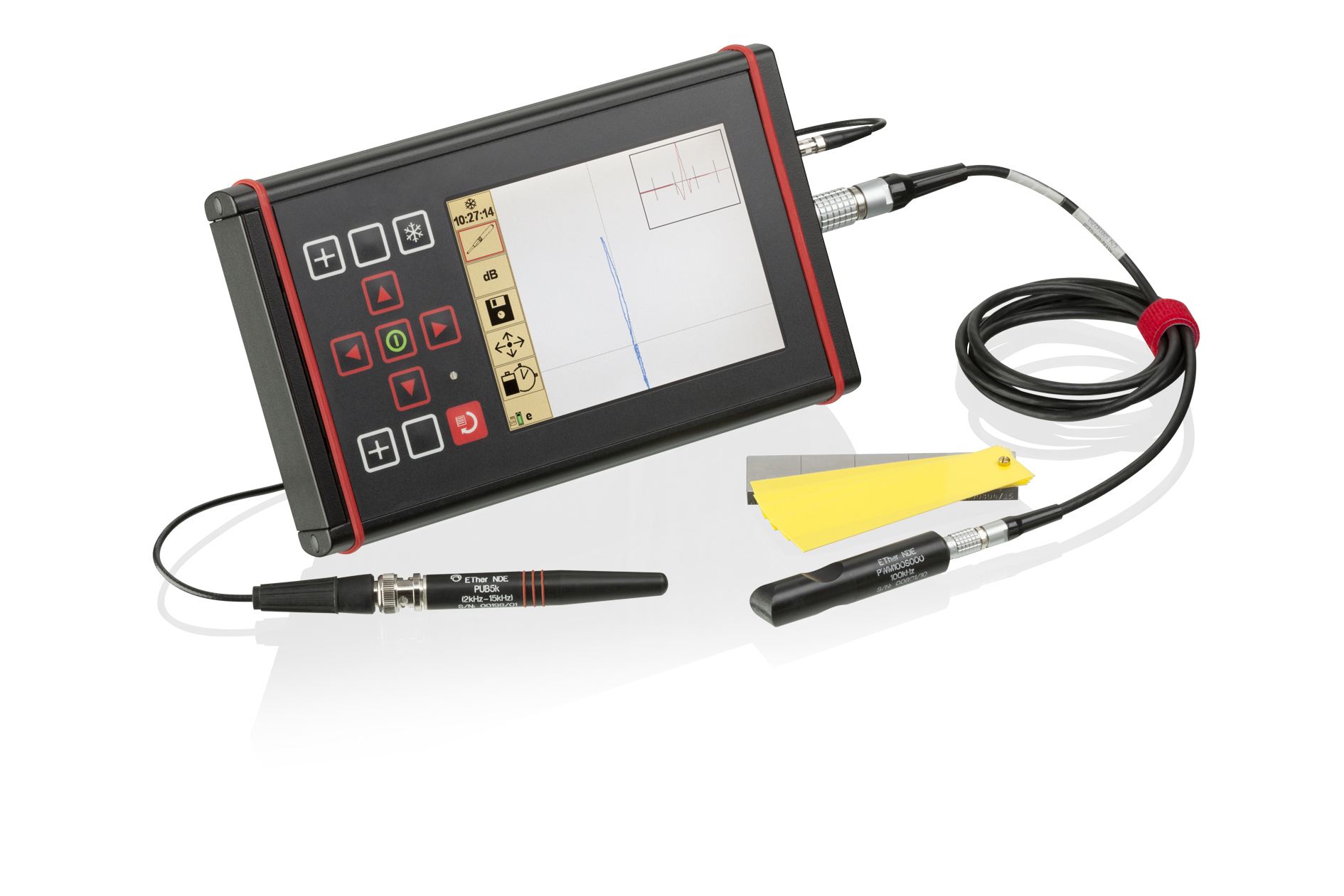

weldcheck set weld2.jpg (514476 バイト)

標準構成

・IWEL001 - WeldCheck本体
    1周波(20Hz〜20MHz)ハンドヘルドポータブル探傷器
    本体ソフトウェア、取扱説明書(USB)

・AWEL002 WeldCheck専用ACアダプター電源
     +プラグアダプター

・AWEL003 ショルダー ストラップ,
     ワンタッチ脱着

・AC005 ソフト キャリングケース

・A090 ケーブル, A − MIN B, 1m長さ

オプションアクセサリー

・AWEL004 ハードケース

・AWEL005 防滴カバー

・AWEL006 外部単3x8本電源、ON/OFFスイッチ付き

・AWEL003 リスト ストラップ

・AWEL008 シガレット アダプター

・ALL12-L04-015R Reflection用ケーブル、
       Lemo 12ピン −Lemo 4ピン、1.5m

・ALL12-L04-015B - Bridge用ケーブル、
       Lemo 12ピン −Lemo 4ピン、1.5m

・ALLCX-M02-015A - Absolute用ケーブル、
       Lemo 00 −Microdot、1.5m

・ALLCX-B02-015A - Absolute用ケーブル、
       Lemo 00 −BNC、1.5m



溶接部検査用WELD パッケージ

・PWM100S000 - WELDプローブ, Medium, φ16.00mm,
    100kHz、ストレート、脱着型

・PUB100K - アンシールド ペイントプローブ, 広帯域

・ATBW - Weldプローブ用試験片、鉄

・ALL12-L04-015B - Bridge用ケーブル、
       Lemo 12ピン −Lemo 4ピン、1.5m

・ALLCX-B02-015A - Absolute用ケーブル、
       Lemo 00 −BNC、1.5m

・AW003 - PTFE保護テープ

・AC002 - プローブケース
