デジタル単周波渦流探傷装置

MIZ®-21B

Miz21B

高性能ハンドヘルド!

MIZ-21B フルデジタル2周波渦流探傷器

2周波搭載の最新技術を結集したハンドヘルド高性能渦流探傷器です。好評のMIZ-21Aを2周波に統一し、最高の感度を得られると同時に最高の分解能とSN比をも得ることができる圧倒的性能です。クラック、腐食、熱影響、材料判別に威力を発揮する上に、デジタル導電率測定機能も兼ね備えています。2重周波のミキシングによって、不要信号の消去も可能です。MIL・航空機スペックに合致した防適、堅牢、耐低温仕様。低温下ではヒーターが自動的に動作してディスプレイを保持します。



マルチディスプレイモードは、様々な表示で探傷を容易にさせます。
MIZ-21B は、表示モードを
  ・XY インピーダンスプレーン(リサージュ波形)、
  ・バーグラフ、
  ・トリガー時間スイープ波形、
  ・自動スイープ波形(スロー/ファースト)、
  ・C-Scan表示、
  ・導電率数値表示

の7種類が選択できますので、用途に適した見易い表示モードが選択できます。
迅速な判定を行うために、XYリサージュとスイープモードを同時に表示させることも可能です。
参照波形を測定画面と並べて表示することも可能です。
MIZ-21Bは異なった2周波を同時に使用できるヂュアルモード探傷器です。
欠陥信号を際だたせ、欠陥寸法を正確に把握するために、ミキシングで妨害信号を除去することも可能です。
画面上に10カ所のマークポイントを設定することも可能です。 信号高さは、画面のデジタルスケールで読み取ることが可能です。
8秒分のバッファーメモリーを搭載していますので、解析機能が使い易くなっています。バッファーメモリーの信号はスクロールして表示されますので、任意の範囲の任意の信号を解析できます。
オプションの回転プローブを使用すれば、C-Scan表示させることも可能です。



自動機能は探傷時間を節約
簡単なメニュー操作で、プローブの励磁電圧、ゲイン、スケール、位相が迅速に自動的に設定できます。自動位相設定機能は、参照信号から自動的にリフトオフ信号を水平方向に設定してくれます。
設定時間を節約するために、探傷条件を50まで独自の名前を付けて保存し、ワンタッチで呼び出すことが可能です。設定条件は、探傷画面に表示されますので、いつでも設定条件を確認することができます。操作に迷っても、ヘルプメニューが迅速にアドバイスしてくれます。メッセージ領域には、バッテリー電圧の低下や、信号飽和の警告が表示されます。
   Zetec渦流プローブ
    ハンドヘルド型表面近傍探傷用
    様々なタイプが選択可能.
渦流原理

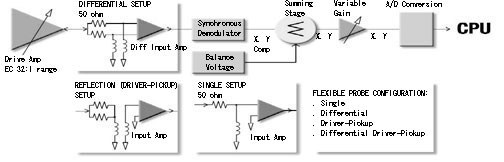

渦流探傷原理は、電磁誘導により導電材料中に発生する誘導電流(渦電流)による検査法です。割れや、腐食、ピット、減肉などの不連続要因が材料中に存在すると、渦電流の流れを妨げます。高感度のMIZ-21Bは、この変化をとらえて信号を表示させます。浸透深さは周波数に依存しますので、高周波は表面近傍の探傷に適し、低周波は内部の深い位置の探傷に適します。MIZ-21Bは8MHzから50Hzの幅広いレンジをカバーできます。

渦流探傷(ECT)は、他のNDT検査技法と比べて、検査速度が速く、開口幅が狭い傷に対しても高い検出力を有しています。
また、表面からは見えない内部の傷や腐食も検出が可能です。
マニュアル ホイール探傷

特 徴

操 作  ・
   ・人間工学に基づいたケース、キーパットデザイン(右・左利き両用)  キーロック機能付

  ・可視化・可聴化式の警報機能装備。
  ・ロジック警報出力、ヘッドホン警報出力装備。
  ・フロントパネル警報LEDフロントパネル警報LED
  ・フロントパネルボタン操作
  ・ラバー巻き保護スタンド装備

*Power
  充電式内蔵バッテリー、メモリー効果の無いNiMH採用。
  ・ 連続動作12時間(バックライト使用時は9時間)
  ・ 充電容量の低下を画面に表示します。
  ・ 2.5時間以下の高速充電器採用
  ・ ユニバーサル電源ユニット搭載 入力: 85〜 264 VAC / 47 〜 63 Hz
  ・ バッテリー電圧表示により自動シャットダウン保護機能装備


スクリーン
  240 x 320 pixels    57x 114 mm
  ・ 広角視野角:60゜
  ・ 拡張温度対応範囲:氷点下でも鮮明な表示が可能です。
  ・ 超寿命のバックライト付き液晶表示採用
  ・ 高強度ポリカーボネイト採用:傷対応コーティング付き

入出力コネクター
  ・ Remote コネクター: (serial port) :パソコン対応インターフェイス
  ・プリンター:HP, Epson, Seiko DPU-414 Type II対応
  ・スクリーンキャプチャー画面(静止画)をPCへ転送(Bitmap
   ・試験条件をパソコンに保存・呼び出し可能
  ・ソフトのバージョンアップも可能となります。
  ・水平、垂直信号高さのアナログ出力も自在に設定可能
  ・ Probe コネクター:  Battery コネクター

温度環境
  ・動作温度範囲 : −10 + 55
  ・ 保存温度範囲 : −17.7℃〜+ 60
  ・ 湿 度 : 0 100% 、結露・水没無いこと

*Certification
  MIL-STD-810
  CE Mark
   ISO 9001

寸 法  280 127 64 mm
重 量  1.7Kg



技術仕様

周波数レンジ:50Hz 8MHz

可変ゲイン:050dB0.5dBstep

ドライブ電圧:6段選択可能 (工業用標準50Ω)

表示:標準XYリサージュ表示、YT時間軸スイープ表示(Slow/Fast
 C−スキャン表示、ピーク検出が容易なバーグラフ表示

・自動セットアップ:電圧、ゲイン、スケール、表示位相角

・オンスクリーンHELPメニュー機能

・設定条件 50個までメモリー保存可能

波形画面メモリー:10個まで保存可能、後から呼び出し、印刷可能

バッファーメモリー:8秒分

参照ポイント10個までメモリー

・V/Hスケールは独立設定可能
  0.1V2.0Vdiv (VH比: 120から20:1

サンプリングレート:最大2000サンプリング/

縦軸分解能:16bit

ZETEC社の回転スキャナーに接続可能。

XYアナログ出力装備

プローブモード選択:DifferentialSingleReflectionDP

アラーム警報:ボックス型設定、可聴音・可視LED・イヤホン出力

フィルター:ハイパス・ローパス・バンドパス

導電率測定:1〜102%IACS0.570 MS/m
自動ロテーション機能により、リフトオフ信号の影響なし。
