キャタピラ式薄型ビデオスコープ

DE2.4/4.0 / 薄型2.4mm/4.0mm

狭い場所に縫うように入り込んで、
これまで見えなかった部分の確認が出来ます。
熱交換用配管の外面検査に開発されました。


  • DE2.4:
    ビデオ :   NTSC 330本/25万 Pixel
                  (PAL 380本/29万 Pixel)

    光学の部: 視野角FOV 100°,距離 3〜200mm (焦点固定)
                   オプション:60°テレスコープ固定型のため脱着交換不可

    画面拡大: 14"CRT使用時/100°FOV/20mm距離:x10倍
    照   明 :    高輝度LED2個

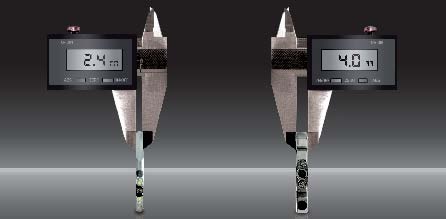

    寸   法 :    厚さ:2.40 mm(較差-0.03)
                   カスタム寸法、形状もご相談下さい。
    防   水 :    1 気圧 / 15 psi

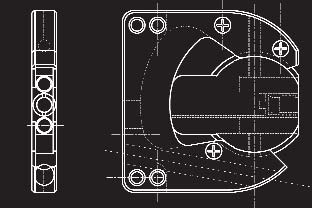

  • DE4.0:
    ビデオ :   NTSC 460本/38万 Pixel
                  (PAL 470本/44万 Pixel)

    光学の部: 視野角FOV 60°距離 3〜∞ mm (推奨8〜100mm)
                   視野方向 0°+/- 30°駆動可能

    画面拡大: 14"CRT使用時/60°FOV/20mm距離:x18倍
    照  明 :   高輝度LED2個 (ファイバーの設定無し)
    寸  法 :   厚さ 2.40 mm(較差-0.03)
                  カスタム寸法、形状もご相談下さい。

    防   水 :   0.5気圧 / 7.5 psi
DE2.4


共通仕様

コントロールユニット/プロセッサー
電 源:  96〜256V,50/60Hz
寸 法:  W260xL205xH45mm
コントロール: ライトコントロール、ホワイトバランス
出 力:  コンポジットVBS,S-Video NTSC (PAL)
オプション:  LEDイメージモニター、ムービーレコーダー
その他:  19"ラックマウント

ビデオプローブ
使用長ざ   :  標準2m オプションで5mまで延長可能
挿入コード  : ポリウレタン コート 2.5m (延長可能)
          最大10m/DE2.4、最大15m/DE4.0
プローブ先端部: 幅2.4mm 挿入ベルト ステンレス製
          高フレキシブル特性(オプション挿入ツール)
          手動挿入ツール有り

動作環境・保存環境
カメラ動作範囲: -20℃〜+45℃ (LED使用時)
          -25℃〜+80℃ (LED未使用時)
CCU動作範囲: -25℃〜+65℃ (LED使用時)
ガンマ/ニュートロン被爆量:ワイド/ランダム特性のため記載せず
           平均的なセミコンダクター仕様の範囲です

カタログダウンロード(PDF)

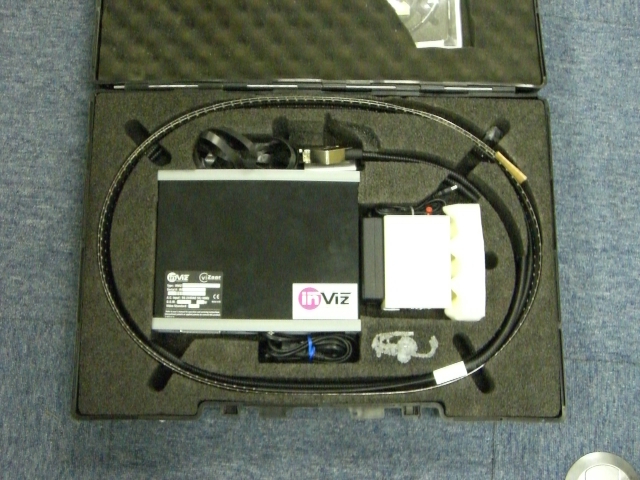

標準システム
電源/光源ユニット、
カメラ(ケーブル2m標準)


オプション
5mケーブル
ビデオモニター画面

フルシステム構成
特徴:

最新の高輝度LED照明技術を採用。
壊れやすいグラスファイバーを排除。
25ルーメンライトはターボモードにより内径100mmに十分な明るさを実現。
100°と60°の視野角は幅広い用途の検査に使用出来ます。
カラー表示と高輝度性能はノイズ問題を解消!

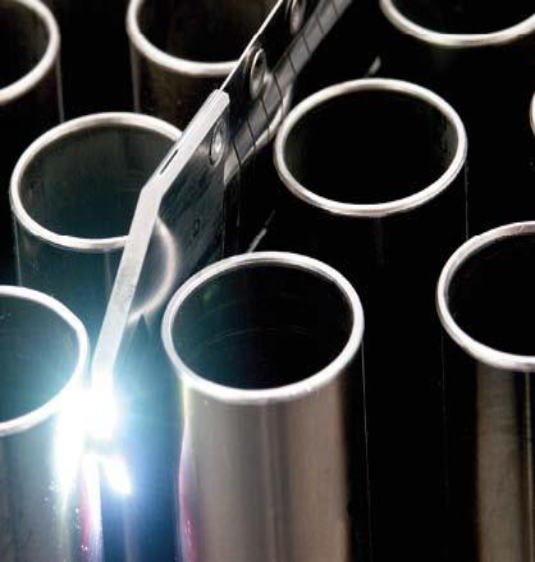

厚さ僅か2.4mmのDE2.4は熱交換機、蒸気発生器等の狭いチューブ間を縫うように進入できます。
世界で最も薄く、唯一の平型スコープ。この用途のために開発され隙間検査を可能にしました。
カメラ、照明そして挿入機構には多くの工夫と努力を要しました。
分解能:25万画素/走査線330本。

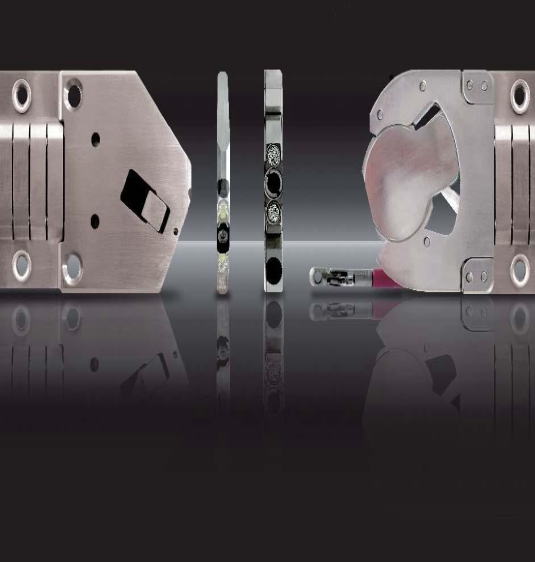

DE4.0は厚さが4mm。より高分解能で、焦点調整、視野方向調整(±30°)が可能です。
ケーブル長さは標準で2.5m。オプションとして、DE2.4は10m、DE4.0は15mまで選択可能です。
分解能:38万画素/走査線460本

電源は96-256V、50/60Hz世界標準
実機で鍛え上げた実用機です。
