多重エコー間測定モードを搭載して用途が拡大!

データロガー・データ出力付き

超音波厚さ/音速計エコーメータ1076 DATA

Yシャツのポケットにも入る、厚さ32mm、軽量250gの
ポケットサイズ超小型厚さ計!
高周波の小型探触子も使用できる高性能!
機能満載の製品です。

1台で、厚さ測定と音速測定が切り替えて使用出来る
高性能超音波厚さ・音速計です。

・50mmx27mmの大型表示部、バックライト付き。
・小型軽量:131mmx81mmx32mm、250g。
・単3電池2本で130時間作動。残容量警告アラーム付。
・防滴ケース:IP54相当。保護ラバー付。
・9999データを保存出来るロガー機能付き。
・RS232Cでパソコン等への出力も可能。
  • データメモリー容量:3800データ
  • バッチ区分:99のバッチファイルに区分することが可能
  • RS232C、4800ボーレート
  • 出力時に、最大、最小、平均値、標準偏差を演算出力

オプションのソフトによって、データの整理、修正、図形化も可能

  • 音速測定機能装備
  • 上下限設定・警報機能装備
  • 薄肉0.7mmから厚肉250mmまで測定
  • 標準ブロープ(1.2−250mm)で200℃まで測定可能
  • 最小限のキーとシンプル操作
  • 見やすい大型LCD表示
  • 防滴仕様(DIN IP54相当)
  • 省エネ回路・自動カット回路装備・電池電圧警告マーカ
  • カップリングチェックインジケーター装備
多重エコー間測定モードを搭載して
繰り返し底面エコー間で測定しますので
薄物測定も可能です。


エコー間測定専用プローブ
 DSE8.3/15PB5C 5MHz :
2 〜 28 mm (B1-B2)
2 〜 250 mm (S-B1)



出力付きノギス/キャリパーの厚さを
自動入力して音速測定


技術仕様
  • 測定範囲:0.6〜250mm(鋼)
     (ブローブの選択により異なる)
  • 表示分解能:0.1mm
  • 計測分解能:0.05mm
  • 測定精度:±0.1mm
  • 音速設定範囲:100〜9999m/s
  • データメモリー容量:3800データ
  • 電源:単3アルカリ電池×2本、130時間使用、単3Ni-Cd充電電池×2本、65時間使用
  • 寸法:W81×H131×D32mm
  • 重量:210g(本体のみ) 250g(電池/ホルスター込み)


データ転送・解析ソフト
iCom 2906.0011075_softD2_small.jpg (22379 バイト)

姉妹機として

データロガー無しの簡易モデル
Echometer 1076TC BASIC

コーティング上からの機能無しの
Echometer 1075 DATA ロガー付き
Echometer 1075 Basic ロガー無し

もご用意しています。


標準構成

・本体 Echograph 1076DATA
・DSE10.4/6PB4 直接測定用
・プローブホルダー
・保護膜10枚セット
・カップリング剤 100ml
・プラスチックケース
・取扱説明書

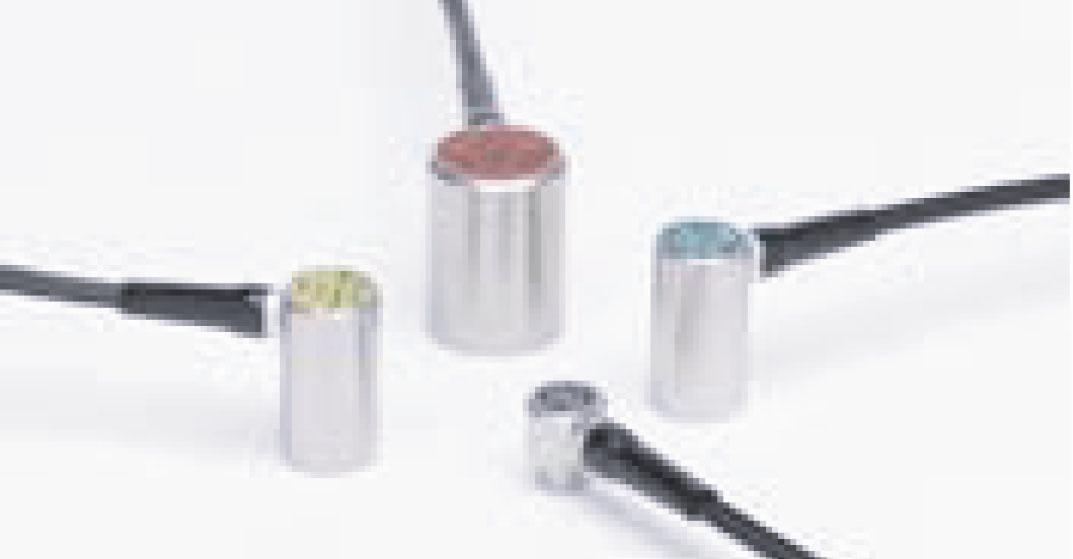

プローブ選択 分割型

直接測定用(S-B1)
標準   DSE10.4/6PB4: 1.2〜250mm
ミニチュア  DSE10.4/6PB4: 0.6〜25mm
低周波 DSE18/25PB2:   5〜400mm

コーティング兼用プローブ
DSE8.3/15PB5C: 2 〜 28 mm (B1-B2)
            2 〜 250 mm (S-B1)
