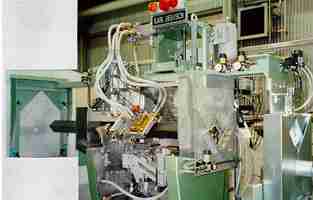

自動探傷システム

ECHOGRAPH 1150

Karl Deutsch社

Karl Deutsch 社の50年以上の非破壊検査実績、40年を越える自動システムの経験を結集したKD社最高峰の超音波システムです。
応答の早いアナログハードウェアーゲートと最新のデジタル回路の組み合わせによる高速、多チャンネル機能を有しています。
用途によって、システムがアセンブリーされます。

ECHOGRAPH 超音波電子機器
単一のシステムに複数のチャンネルを装備する事ができます。カレントバージョンのデジタルECHOGRAPH システムには、数多くのプログラムが備えられています。評価用ゲートの指定は最大4個までで、1個のゲートは3つのしきいを評価できます。微弱な超音波信号に対して、100 dB以上増幅できます。 高い繰り返し周波数と広い帯域を標準で提供しています。ノイズ減衰のアルゴリズムをダイナミックな操作に適応させる事ができます。
DAV データ処理システム
理想的には、超音波検査システムにデータ処理システムが含まれます。各設定とデータはテーブル、グラフあるいは統計値などで表示されます。
