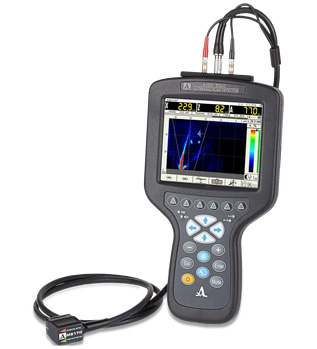

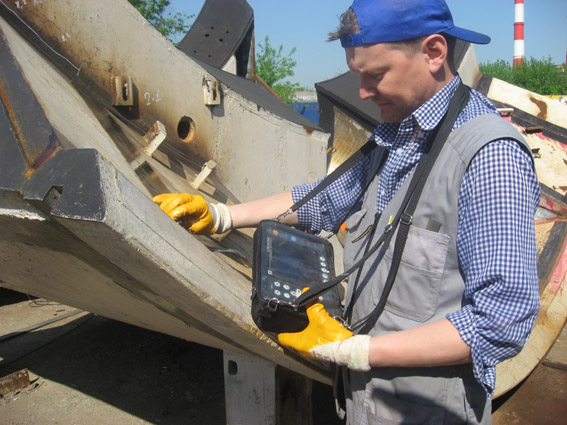

超音波トモグラファー探傷システム IntroVisor A１５２５ SOLO フェイズドアレイをさらに進化させた A1550を小型化して低価格を実現！ ・Total Focusing Method(TFM)と 小型軽量0.8Kgコンパクト ・ 堅牢 ・ デジタル ・ カラー表示 |
|
 |
||
| ・最大６５，５３６のフォーカルローで 分解能向上！ ・傷の形状、角度を正確に表示可能！ ・斜角のスキップ折り返し表示が可能な ため欠陥位置が正確に把握可能！ ・プローブは縦波垂直用と横波斜角用 の２個で厚さ200mmまでのほとんど の用途に適応可能！ ・設定項目が少なくて操作が簡単・迅速！ ・１画面の有効範囲が広い！ 垂直で±８０°、斜角で＋２５°〜８５° |
||

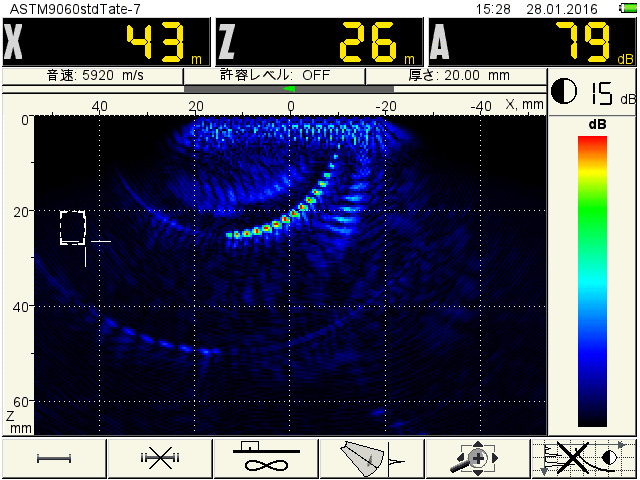

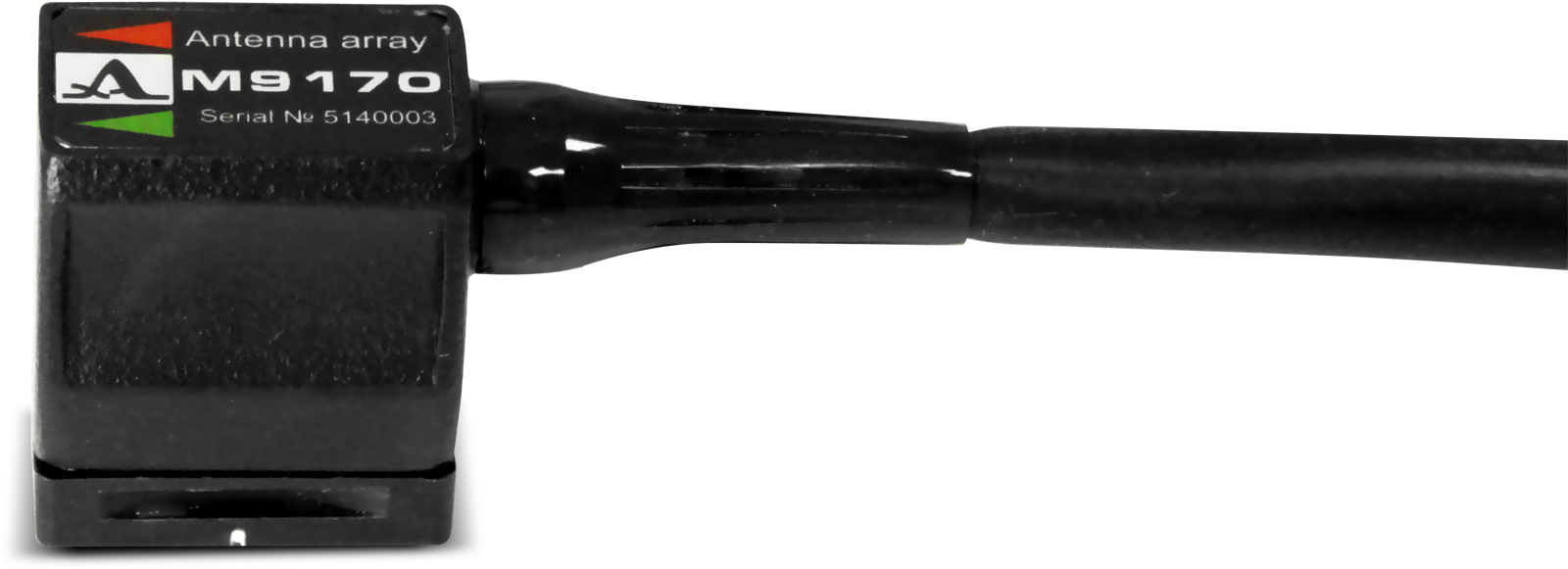

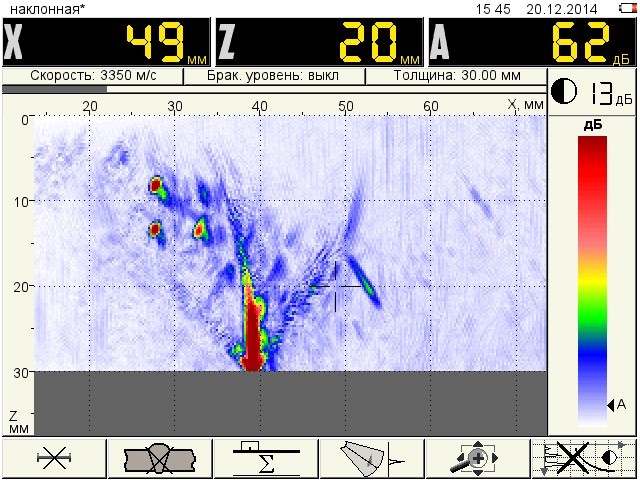

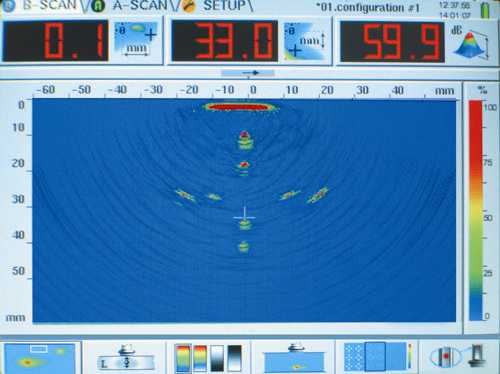

| 正確な形状表示 丸は丸、角は角に、垂直は垂直に、連続傷は線状に表示！ 板厚16.5mmの底面側に深さ5mmの垂直スリットの例 板厚40mmの底面側に深さ6mmの垂直スリットの例 板厚16.5mmの表面側に深さ5mmの垂直スリットの例 縦波垂直アレイ探触子例 （１φ横穴） |

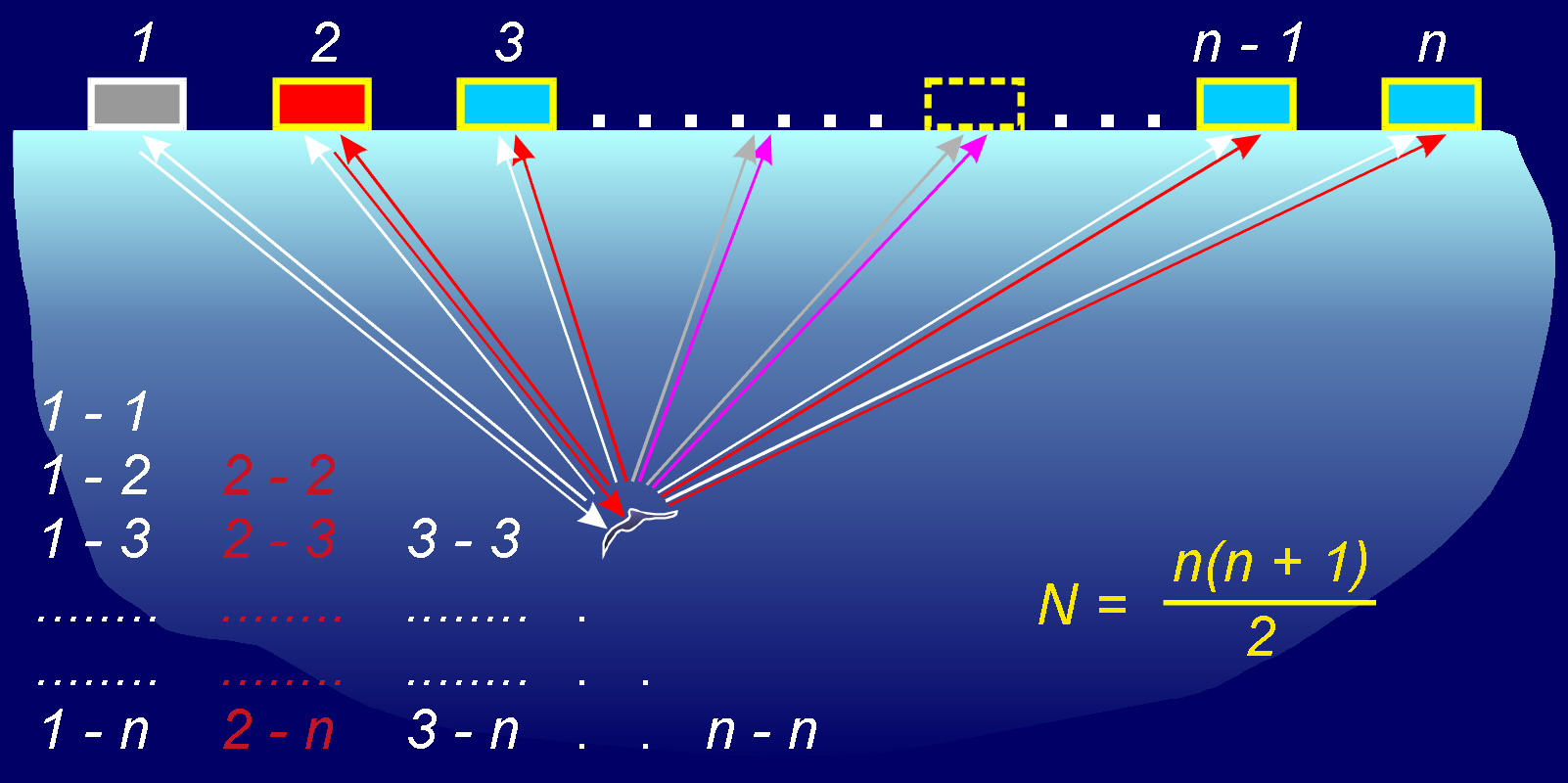

 送信パルスをCH１から送信し、CH1からCH１６まで順次切り変えて受信します。次にCH２から送信して、CH1から１６CHで順次切り変えて受信します。同様にして１６CHまで送信を切り換えながら１６CHで受信していきます。これによって、２５６通りの受信信号を採集します。１つの欠陥からは２５６通りの傷信号が得られることになります。

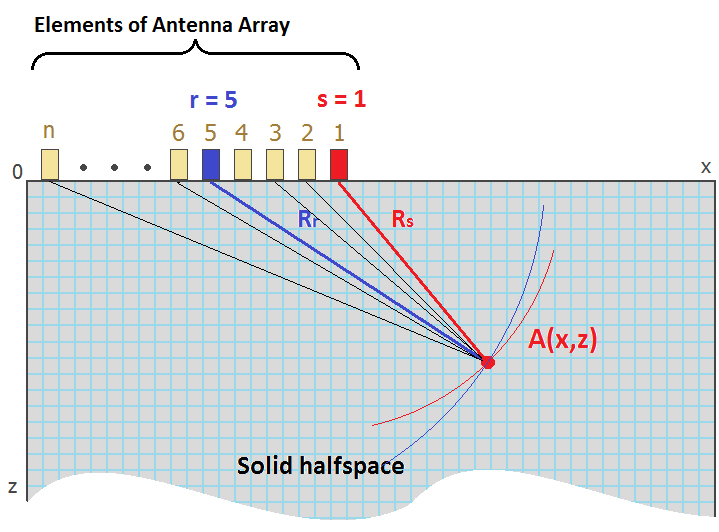

採集された信号の１つには、送受信振動子の位置関係、伝搬距離、信号振幅が含まれます。１つの欠陥信号位置は楕円関数で表されますが、２つの楕円関数によって欠陥位置が特定されます。２５６通りの組み合わせ演算によって位置が正確に特定できますので、欠陥形状が正確に描写できることになります。さらに、２５６通りの信号の振幅を積算することにより感度は増大し、SN比が飛躍的に向上されます。さらに、グレーチングノイズなどの疑似ノイズは発生しません。
画像表示にはSAFTシステムが採用されています。 溶接部の斜角探傷の場合には、余盛りデポの出っ張りのために、プローブを溶接部に近づける距離に制限が出ます（接近限界長さ）。このために、溶接部探傷では底面やさらに表面にて反射するスキップ探傷が用いられます。これまでのフェイズドアレイでは、リアルタイムでの折り返し表示が出来ませんでした。A1550では、領域を直射、１回スキップ（奇数回）、２回スキップ（偶数回）の３領域に分割し、それぞれの領域毎にSAFT処理して合成するマルチSAFTを採用しています。

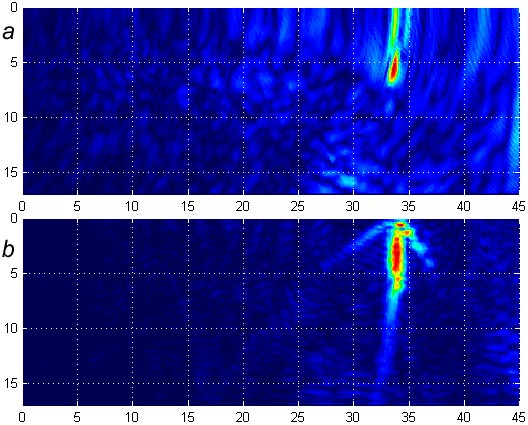

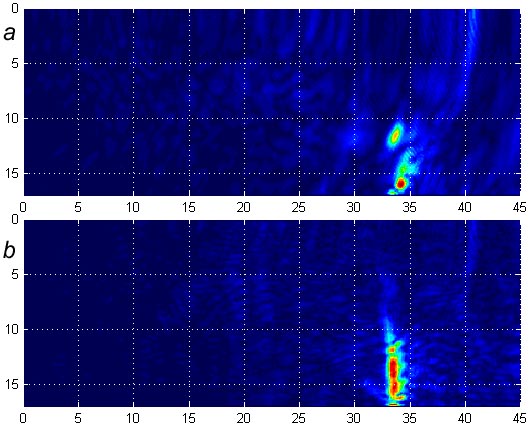

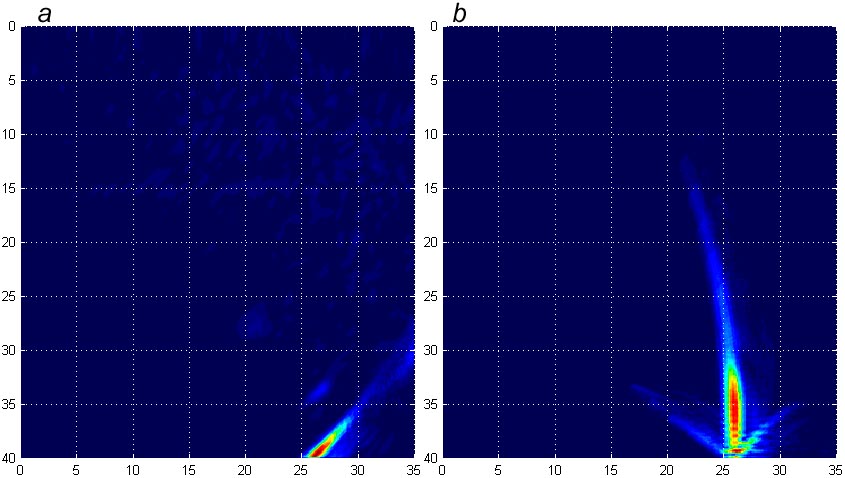

フェイズドアレイよりもシンプルな切り換え処理により、画面書き換え速度２５画面／秒を実現しています。 a: S00 直射SAFT ｂ：マルチSAFT

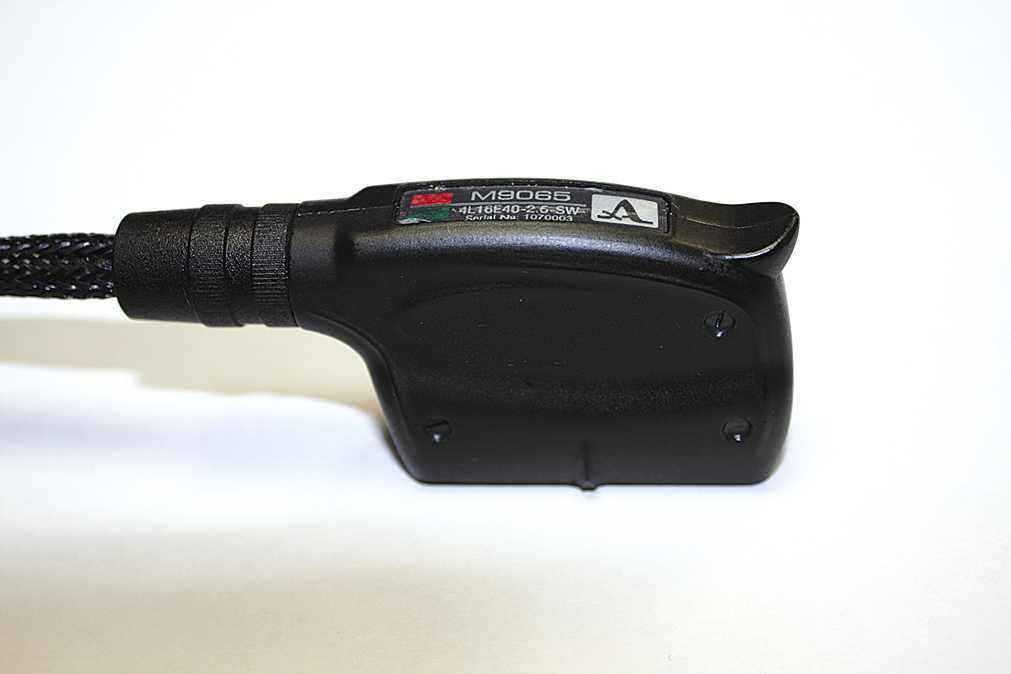

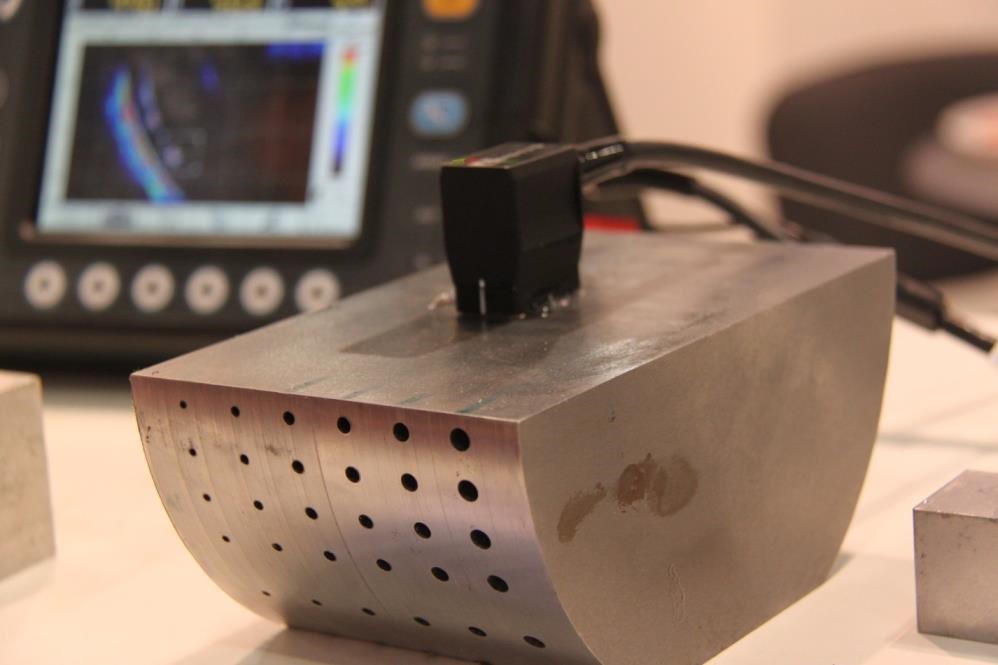

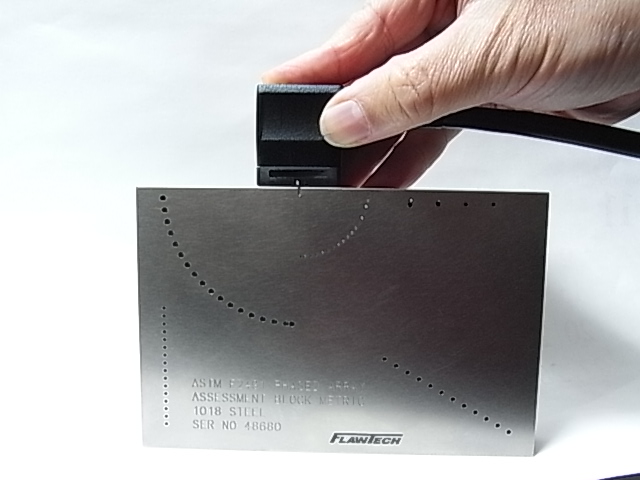

探触子／プローブ 設定を簡素化するために、少ない数の探触子で幅広い用途をカバーできる探触子を開発！縦波垂直、横波斜角の２個で厚さ250mmまでの大概の用途に対応可能。表面は摩耗しにくい複合材で保護されています。 標準45mm長さ探触子：ピッチ2.5mm,16CH

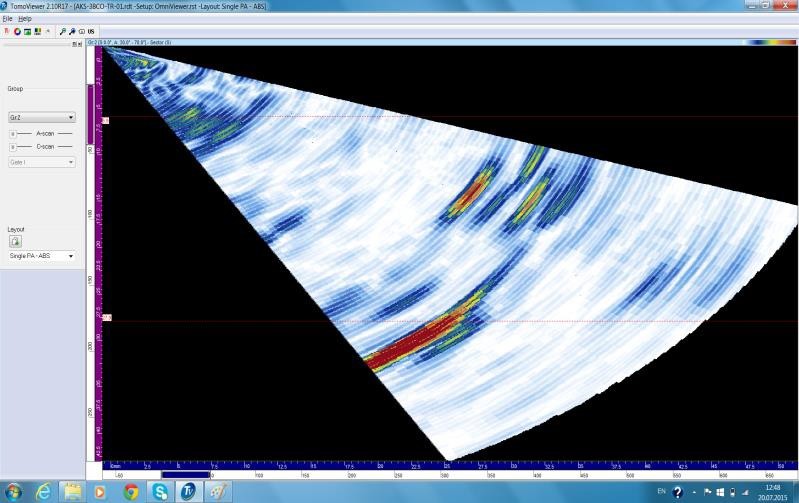

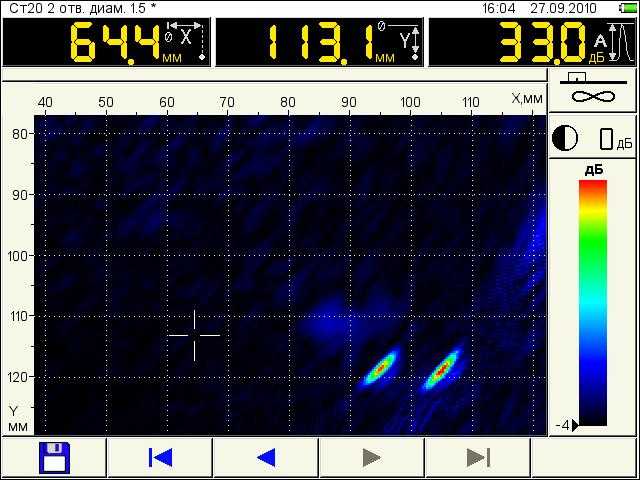

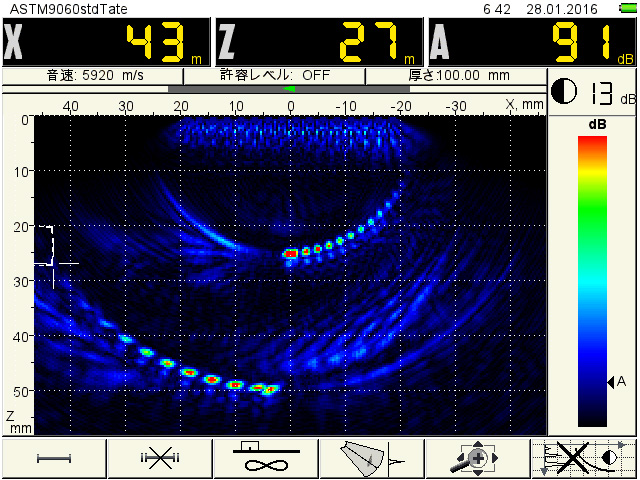

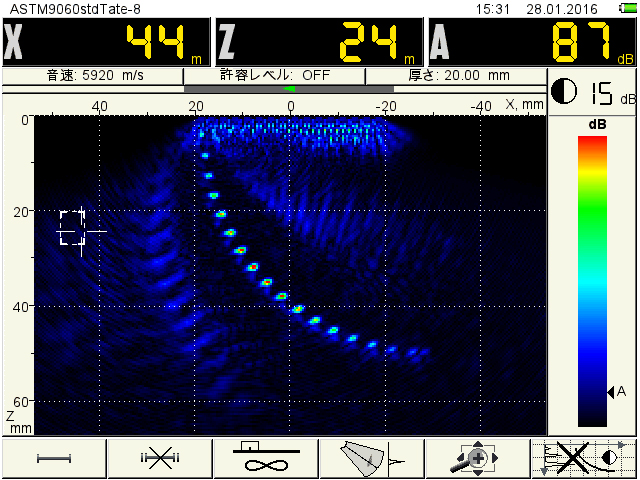

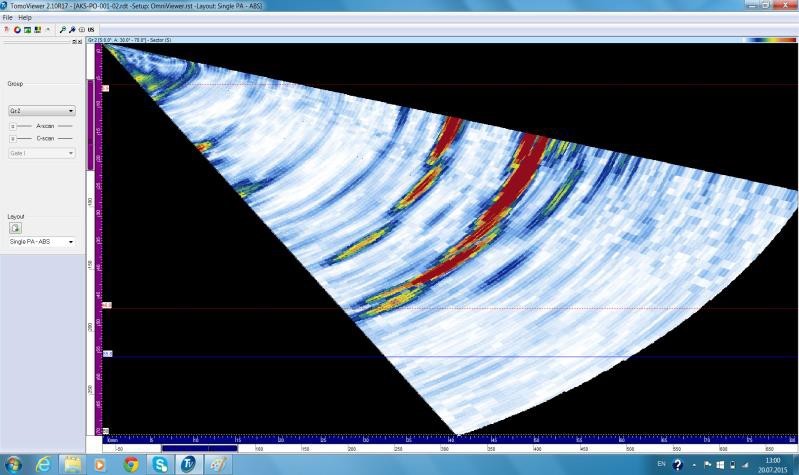

PAとの比較 1

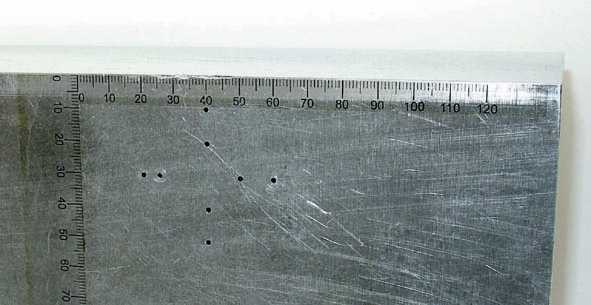

PAとの比較 2 （垂直スリットと3つの横穴）
|
|

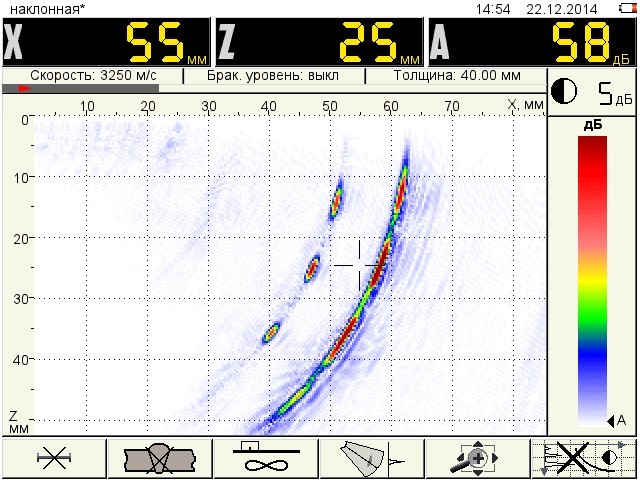

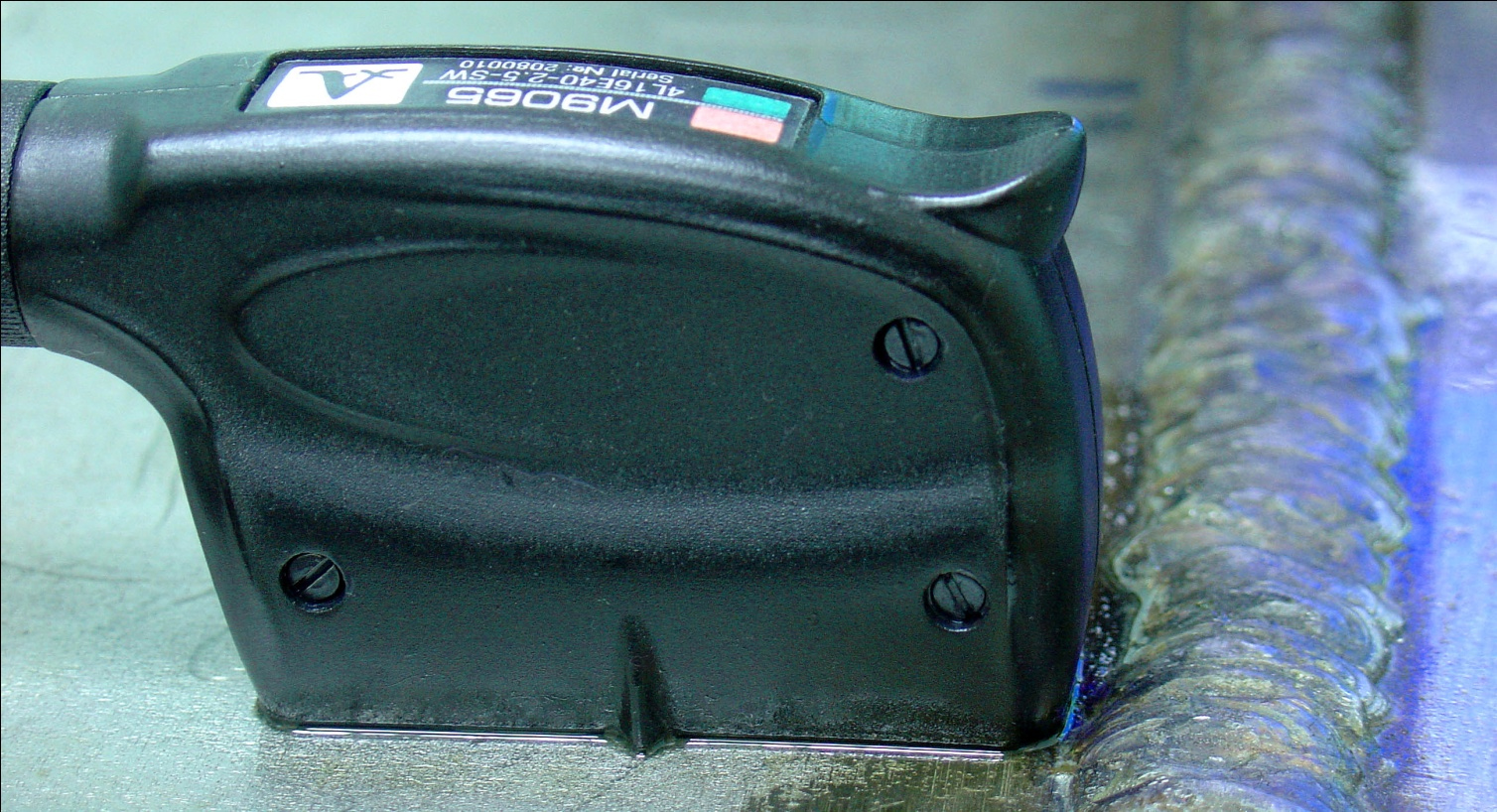

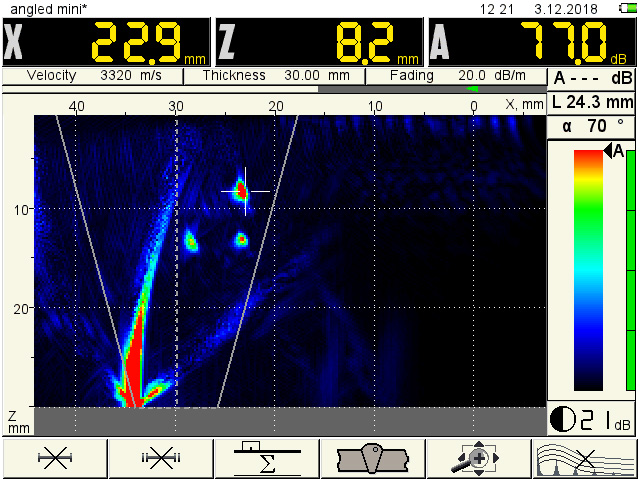

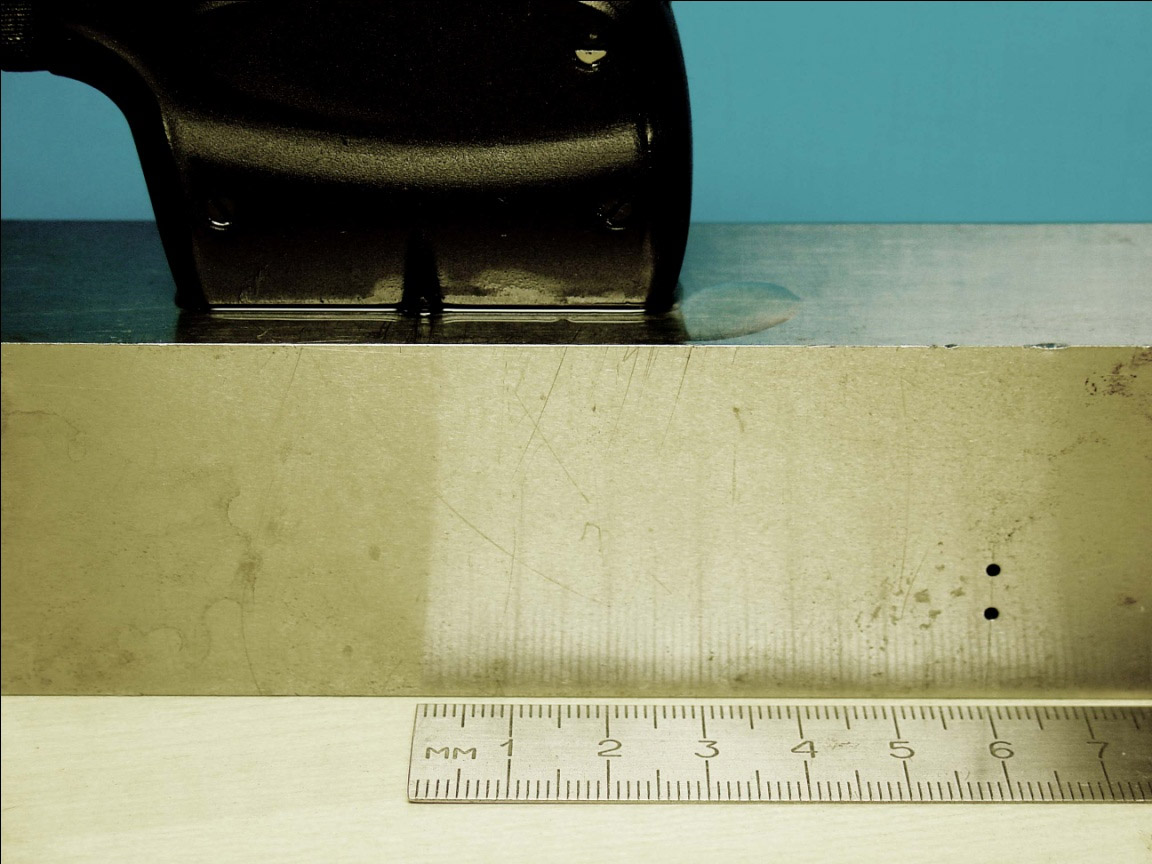

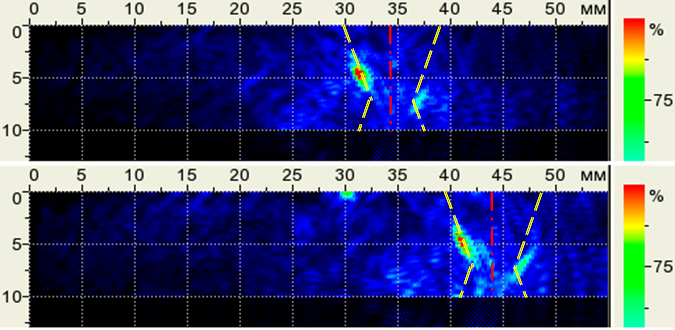

横穴斜角 溶接部探傷の例  マルチSAFTにより、プローブ位置を20mm移動しても画像はほとんど変化しません。 斜角探傷例

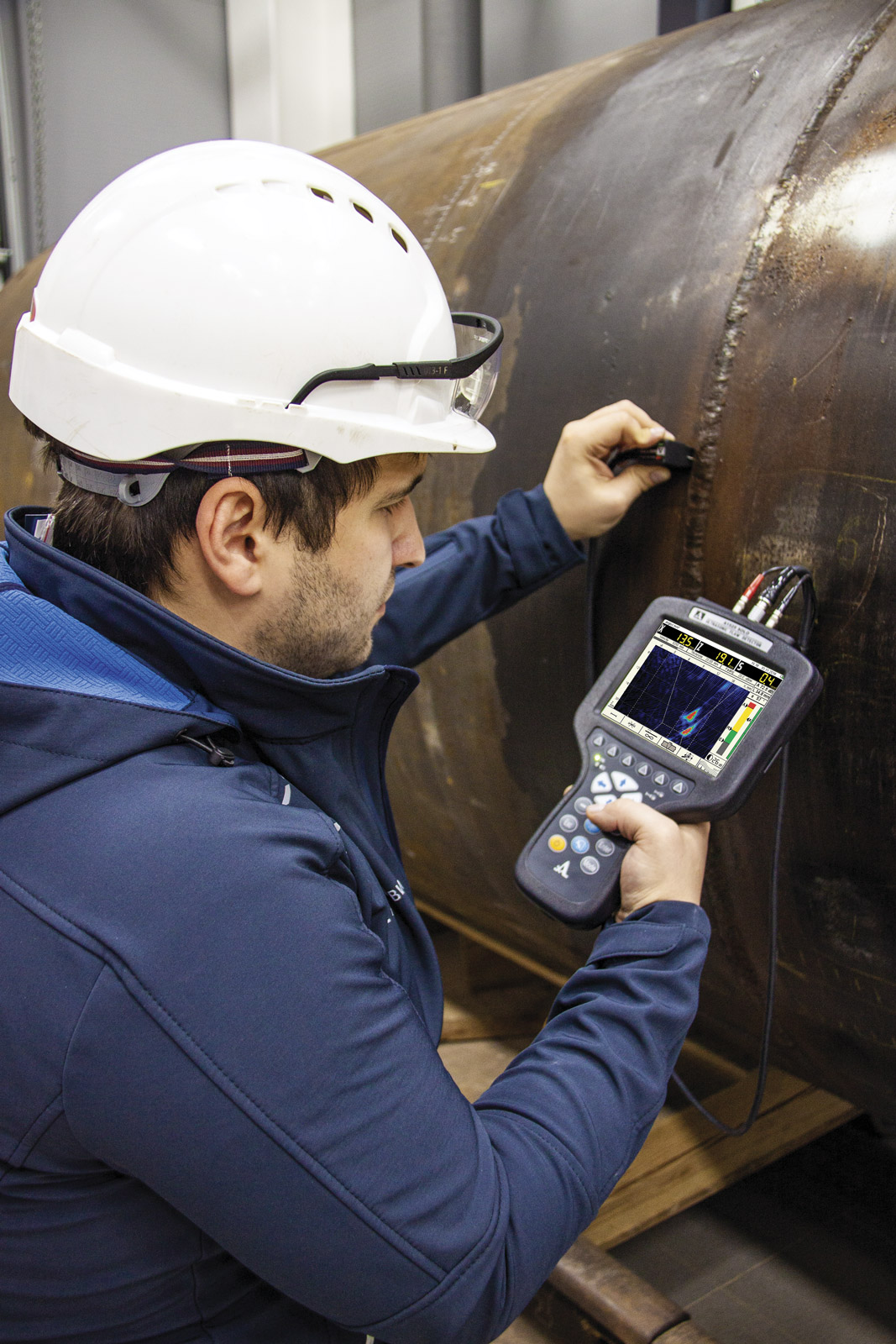

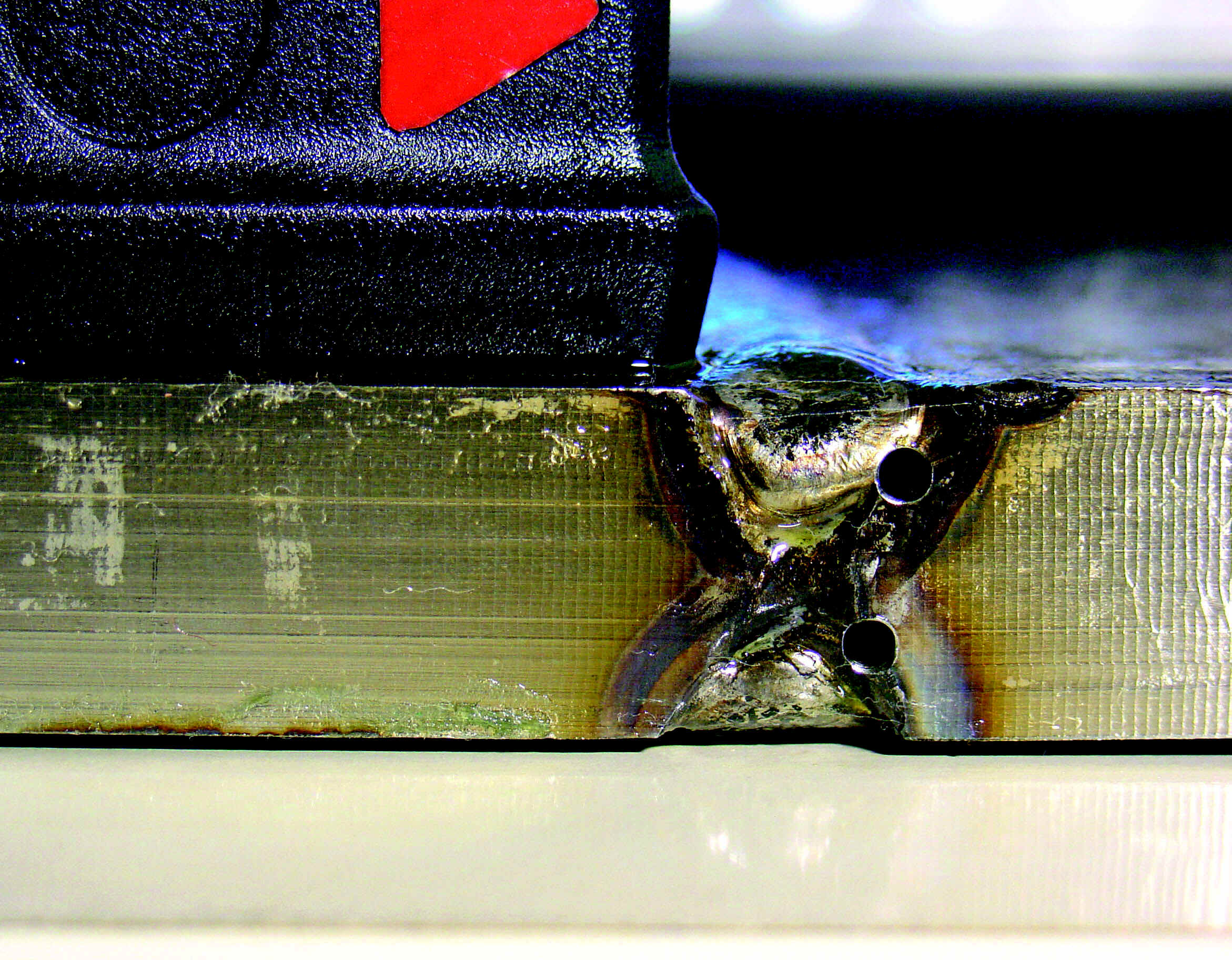

溶接部探傷例 |
||

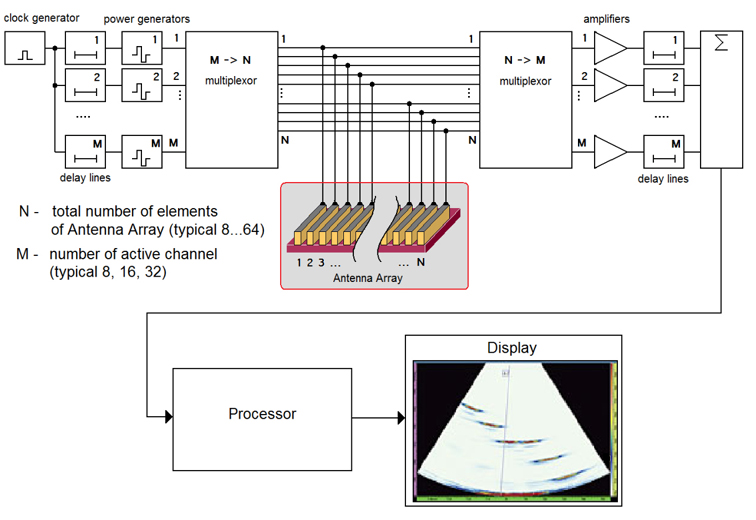

| 構造比較：フェイズドアレイｖｓトモグラファー フェイズドアレイの切り換え構造

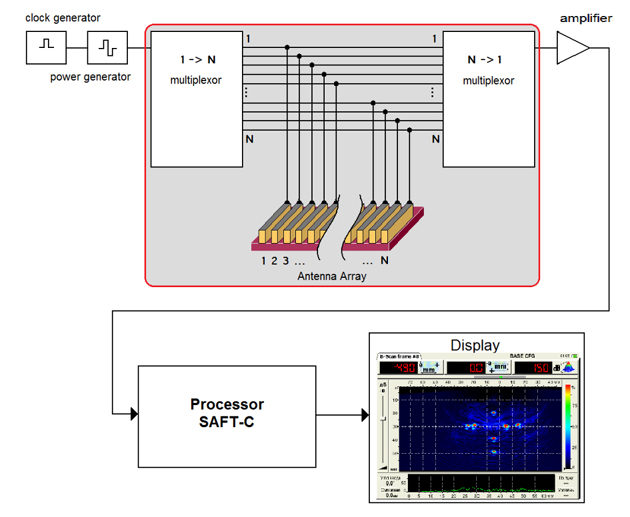

トモグラファーの切り換え構造--シンプルです！
|
||
|
|
||
|
|
||
|
|
探触子位置 0
左に25mm移動
右へ25mm移動
