Zetec / Criterion Instruments
渦流探傷用装置

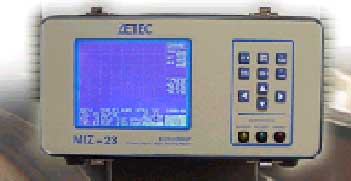

MIZ-23 単一周波数 単一コイル MIZR-23 はシンプルな自動システムを低価格で組み上げるためのローコストユニットです。 分類用信号と不良マーキング信号のオンライン用出力が装備されています。 データ、警報等の出力も装備。
InSite 多重周波数 複数コイル （標準４個、オプションにて８個まで拡張可能） 任意の周波数、複数の多重周波数が設定できます。幅広い用途、目的に対応できます。 パワフルな MIZR-27CTは同時に４周波で探傷できますので、複数のパラメーター設定が可能となり、検出能力、精度が向上されます。

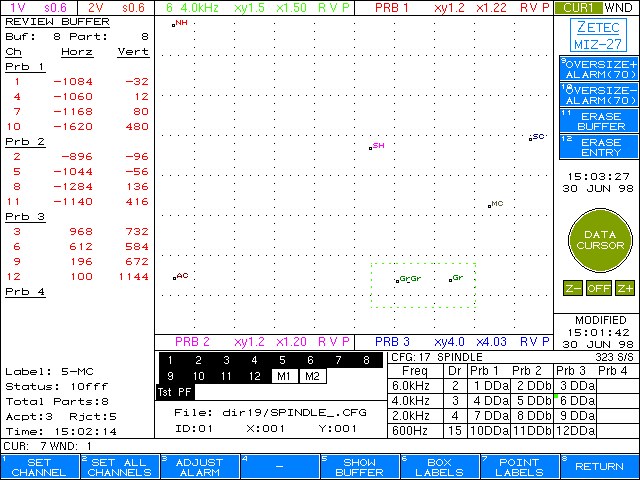

焼結合金ギヤの検査例 Gr = 良品 (緑) NH = 熱処理無し (赤) SC = 焼き入れ浅い (青) SH = 入熱不足 (紫) AC = 空冷 (茶) MC = 位置合わせ不良 (灰色)	良品サンプルと、不良品サンプルのデータを採集し、全ての種類が、十分な違いを示す設定条件（周波数、ドライブ電圧、増幅、位相）を求めます。 良否分類は、検査結果から出力される信号で分けられるようになります。
ボックス型の警報アラーム範囲を、良品の周りに設定し、はずれたものを不良と判断させます。この警報から、分類信号、マーキング信号が出力されますので、システムの構築もスピーディーです。

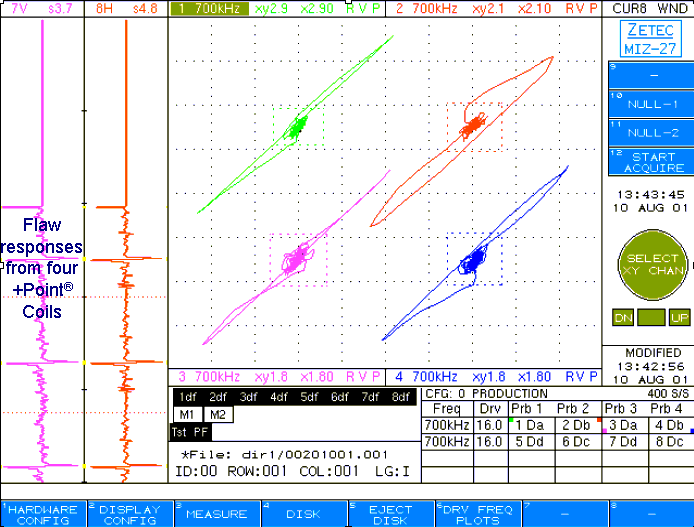

４個の +Point コイルを使用した、傷の探傷波形です。
