多チャンネル

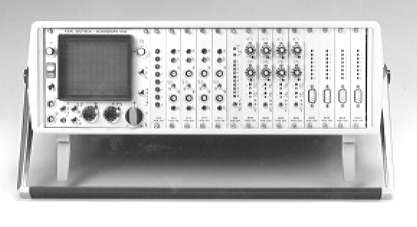

超音波探傷器エコーグラフ1030MULT

超音波探傷器エコーグラフ1030MULT
モデュラータイプなのでプラグインユニットの選択に依り、多 チャンネルシステムを自由に組み立てられ、仕様変更・機 能拡張も任意に可能。低価格!
  • サイクルコントロールユニットTAS
    最大8チャンネルまでの時分割ユニットです。
  • 送/受信ユニット SVV
    1ユニット1プローブを受け持つ送受信ユニットです。各ユニット 毎に感度調整、ゼロ遅延、ダンピング抵抗調整が可能の 為、異った種類のプローブ組合せも同一レベル判定が可能 となります。
  • モニターゲートユニット MON
    欠陥検出の判定を行うゲートユニットです。1ユニットー1ゲート、 しきい値独立調整、極性(オーバー/アンダー)独立選択可能 の為、任意の数のゲートが増設できます。
  • 補正/評価ユニット MAW
    チャンネル別に、プローブ別に、同一ゲート内の信号を個々 に補正し、評価するユニットです。
    最大8チャンネルまでを個々に補正可能。
  • DACユニット TAU
    10段ステップに分割し、各ステップ毎にレベル補正が可能。 ステップ幅も調整可。
  • 送信/受信/ゲート対応/出力ライン選択も全てジャンパ ーピンの差込みで自由に設定でき、あらゆる組合せが容易に 変更・組立て可能です。
    TAU(8ch) X SVV(8ch) X MON(8ch) X 出力種類(4)
    マトリックスジャンパーの単/複数接続によって無数の組合せ が任意に可能。
