超音波探傷器
エコーグラフ 1090

薄型フラット ・ コンパクト ・ 堅牢 ・ デジタル ・ カラー表示

技術仕様 PDFカタログ
軽量でコンパクトなアルミボディーを、ラバー製の脱着式保護カバーで守り、厳しい環境条件での使用にも万全の配慮。
厚さ50mm、2Kg(バッテリー込)
H166xW201mm 小型軽量

特 徴

  • リチウム電池採用!13時間動作!省エネモード!内部充電回路プロセッサーで安全に自動充電!
  • 測定画面、メニュー画面のカラー設定可能!
  • パラメーター、Helpテキスト、等はパソコンで編集して本体に転送して保存可能!
  • 豊富な設定アシスト機能:例えば探蝕子の遅延材長さ補正などが簡単に設定できます。
  • 外部PCからUSB 経由でアップグレイド可能
  • パルス繰り返し周波数(PRF): 1000 Hz
  • リアルタイムハードウェアゲート出力 (2ゲート)
  • 同期モード:内部/外部 (in/out)
TFT-カラー液晶採用!(256色)6.3インチ (143.4 x 79.3 mm)
明るい屋外対応!
低反射透過型!
バックライト付き
Windows仕様の使い易い操作表示画面採用!

見易く、探しやすいパラメーターのリスト形式表示

本体にはUSB-PCインターフェイスが搭載されます。
1090には標準でリチウム電池、電源ユニット、赤色の保護ゴムカバー、プラスチック製ケース、100 ml ECHOTRACE、取説、UTブック、出荷校正証明書が付属してきます。
ケースにはプローブを数個入れられるスペースもあります。
オプションのキャリングケース6189.001 も用意されています。

表示言語は英語/ドイツ語、さらにもう一つ選択可能ですが欧州系の言語に加えて日本語表示も追加されました。

1090menu-1.jpg (1939 バイト) 64項目のパラメーターの内、任意の5項目を自由に選択してF1-F5に設定できます。入替え簡単

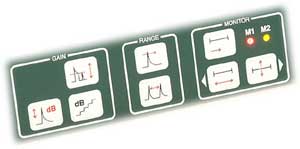

1090menu-3.jpeg (6362 バイト) 最重要項目は、専用キーを設定!ゼロ位置、探傷範囲、感度、ゲート位置/ 幅 / しきい値、リジェクション、フリーズ他 2010年より次の機能が追加されました。
・モニター出力標準装備
・標準日本語
・基準信号を常時表示機能
・明るく、見易いTFT LCD表示採用
・厚さ測定機能 DAC,DAC/DGSモデル

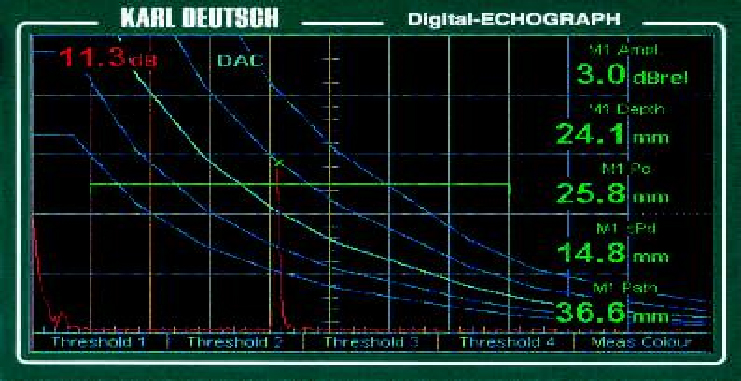

DAC機能

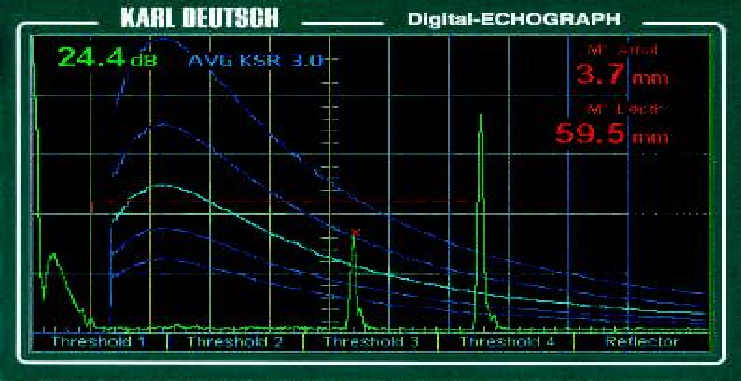

DGS機能




BASICモデル、DAC-バージョン、DGS/DAC- バージョンの3モデル。
ベーシックモデルはUSBインターフェイスからDAC および DGS/DAC バージョンにアップグレードが可能です。
さらに、低周波バージョンが追加!
標準帯域  :0.5  MHz〜20MHz
低周波N   :0.1  MHz〜17MHz
超低周波SN:0.05MHz〜5.5MHz
・基準線を入力するだけで、+/-15dBの範囲で4本を自動追加可能

・DAC表示のまま+/-80dB移動可能

・AVG自動演算機能搭載のため、
  どの探蝕子でも適用可能

・DGS線図を表示

・欠陥の平底穴換算直径を演算

・4本まで表示可能
 +/-15dBシフト線表示が可能

  標準構成     TFT LCD表示
