Acoustic Control Systems社製(ロシア)



























Acoustic Control Systems

EMAT電磁超音波厚さ計
水や油などの接触媒質が不要な電磁超音波!
コーティング上からの 母材厚さ測定も可能

*世界で初めてポータブルで電磁石を採用!
磁性体に貼り付いて取りにくい不便さが無くなりました。

電磁誘導によって、材料中で超音波を発生させるため、接触媒質不要。塗膜上から、非接触可能。

これまでのEMATとは格段の感度差!

これまでにない高感度EMAT:探傷感度

*プローブ:
垂直 2.5-5.0 MHz/12mmφ

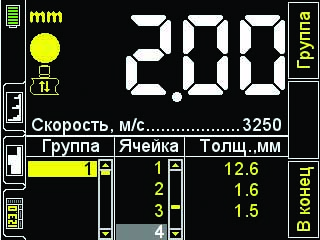

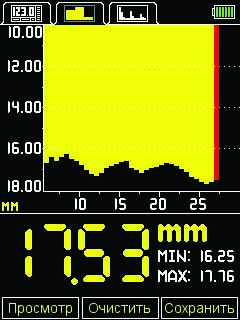

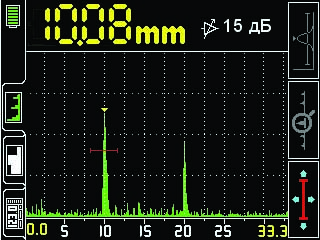

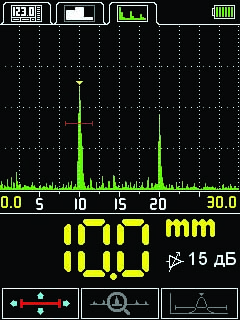

*厚さ測定表示モード(標準)と、Aスコープ波形表示画面も選択出来ますので、探傷も可能です。

EMAT電磁超音波厚さ計 A1270
技術仕様
厚さ測定範囲 0.5 〜 50mm (電磁石使用時)
測定精度: 測定値の1%± 0.01mm以上
音速設定範囲 1000 〜 9999 m/s
表示部 TFTカラー、3.5”
周波数範囲 2.5 〜 5 MHz
動作温度 −30 〜 +50℃
電源 Ni-Li充電電池
動作時間 9 時間
サイズ 195x87x40 mm
重量 900g
データメモリー容量

50000 データ
4000波形画像

塗膜透過力 0.5mm母材材質により異なる

応用範囲

  • 航空機製造工場
  • 航空機メンテナンス
  • パイプ工場
  • 化学、石油工場
  • 発電所
  • 橋梁、トンネル、船舶のメンテナンス

特 徴

  • SH波プローブ採用
  • カップリング剤不要
  • 表面状態に影響されにくい
  • 50000データ、4000波形メモリー
  • USB経由で、PCにデータ転送可能
  • 信号の相関プロセス解析可能

目 的

  • アルミニウムの板、パイプ、球形の厚さ測定
  • 非金属介在物の検出
  • アルミトップシートのハニカム材の検査
  • 剥離検査
  • コロージョン、エロージョン検査
  • 異方性検査
  • エンジン部品の検査
  • ボルト接続部の検査
  • これまでのEMATとは使いやすさ、感度でも格段の差!
