KDの探触子

新開発 超広帯域探触子

超広帯域探触子
  • セラミック中心の豊富なバリエーションを用意
    40KHz〜22MHz
  • 広帯域よりも、さらに帯域特性を広げ、超高帯域シリーズでは波数約1サイクル,帯域幅:100〜120%
  • もはや単一周波数では特定できませんので、超高帯域の周波数は-3dBの帯域幅で表示致します。
  • KD社では狭・広・超広帯域の3種のシリーズをラインアップ

(縦軸:dB、横軸:1MHz/div)

超広帯域探触子
S12HB−8
超広帯域探触子
1.4-7.7MHz(-6dB)
帯域幅140%
広帯域探触子
S12HB4
広帯域探触子
2.6-5.8MHz(-6dB)
帯域幅80%
中心周波数4MHz
狭帯域探触子
S12H4
狭帯域探触子
3.1ー4.9MHz(-6dB)
帯域幅45%
中心周波数4MHz

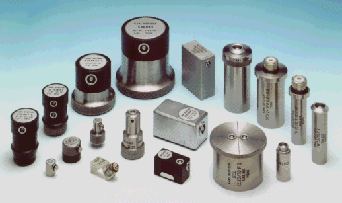

たて波垂直、斜角、たて波斜角、可変角、分割型、水浸 型、水浸型UHF、分割水浸型 国内自社製作にてミニチュア斜角、不感帯斜角、 広帯域プローブ、横波垂直型等カスタムプローブを含め対 応して居ります。

コネクター
S40、S24:Lemo1横付
S12 :Lemo00横付
DS :マイクロドット横付
パイプ探傷、肉厚測定用に開発されたHRPプローブ。
ポリマー振動子を使用して、円周方向に曲率を持たせ、
8個のプローブを測定物と同心円に配置して、一度に全周を探傷することが可能です。

超広帯域コンタクトプローブ
MODEL No. 周波数(MHz) -6dB帯域 振動子径 mm
S40HB0.1-0.3 0.1〜0.3 40
S40HB0.2-0.6 0.2〜0.6 40
S40HB0.3-1.0 0.3〜1.0 40
S24HB0.2-0.6 0.2〜0.6 24
S24HB0.3-1 0.3〜1.0 24
S24HB0.4-2 0.4〜2.0 24
S24HB0.5-4 0.5〜4.0 24
S12HB0.8-3 0.8〜3 12
S12HB1-8 1〜8 12
DS12HB0.8-3 0.8〜3 12
DS12HB1-6 1〜6 12
DS6HB1-6 1〜6 6
DS6HB2-10 2〜10 6
DS3HB6-18 6〜18 3
