特殊用途スキャナー
過去の30年間、FORCE社は、原子力・海底・石油化学・航空宇宙等各分野のNDT検査の要求に応じて、先進のスキャナーシステムを開発、研究し続けてきました。優れた経験、ノーハウ、革新的な技術力尚かつ最適な試作条件で FORCE社は、NDT工業に対して、先進なソリューションを提供する事が可能になりました。

特殊用途スキャナーの例:

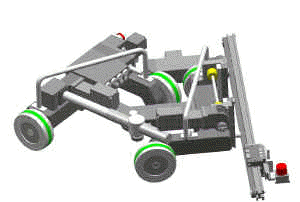

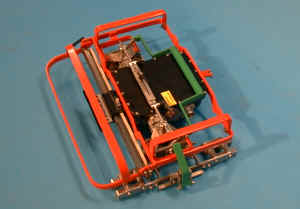

海底UT検査タイプ:AUS-4
  • 水中パイプ及び水深400m物体用の粗表面、磁性ロールスキャナー
  • ROV、もしくはドライバーでスキャンニングを制御できます。
  • 三つのモーターでスキャナーを動かします、斜角センサー及びP-scanシステム4と連動のインターフェイスを付きます。
  • 水深1000m以下の特別仕様も提供できます。
複雑形状検査:先進の検査用ロボット:AIR-1e
  • 複雑形状の物体用、6軸検査ロボット。
  • 軽量尚かつフレキシブルなデザインで、郵送が便利の上、現場の実戦力も優れています。
  • FORCE社の3Dシミュレーションソフト-UltraSIMで制御します。

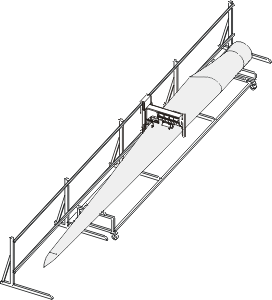

風力タービン回転翼スキャナー:特殊モジュールスキャナー
  • 大型ガラス核心部分のUT検査ー鉄筋プラスチック風力タービン回転翼
  • 35メートル以上の翼も検査可能
  • 電気制御及びスキャンニングYモジュールは、FORCE社のスキャナーシステム中に標準で含まれています。
  • 翼が運輸ワゴン車に乗せたままの状態で検査できるため、タービン翼の操作が容易に行えます。

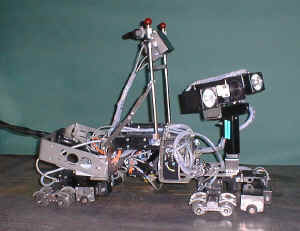

内部ビデオ及び高圧容器のUT検査:AMS-2V
  • リモートビデオ及び内径600mm以下の高圧容器UT検査専用のスキャナー。
  • ズーム回転カメラ、レーザーラインビデオシステム、レーザーレンジセンサー及び内部腐食と浸食状況を判定・評価用のUTノーマルプローブなどを標準で付きます。
チューブ内挿式溶接検査用:AWS-1T
  • リモート溶接検査専用のスキャナー及び地下貯蔵タンクの腐食検査
  • 特注工具を使えば、5"の穴に入れます。
  • リモート操作を容易に行うため、小型カメラを標準で装備し、斜角センサーも制御システムに接続しています。
リベット貯蔵タンク検査用磁性ロールスキャナー:AMS-2T
  • リベットタンク用の腐食検査スキャナー及び粗表面スキャナー用の磁性装置
  • FORCEベーススキャナー

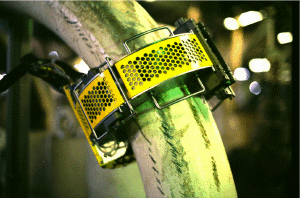

パイプ及びパイプ曲げ部分の腐食検査用:APS-1
  • 鉄合金、ステンレスパイプ及び曲率OD 180-210 mmの曲げパイプの360-UT腐食検査専用スキャナー。他直径のパイプ検査用スキャナーも提供できますか、お問い合わせください。
  • 150 ℃まで正常に動作します。
  • パイプの周囲には80mmの空間があれば、十分です。

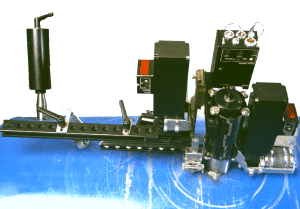

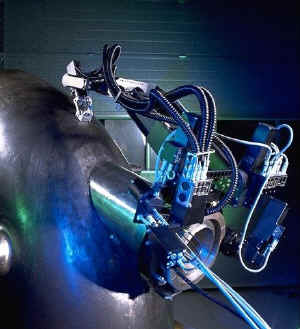

小口径ノズル検査用:AWS-8
  • 主に小口径ノズルの溶接検査用途のスキャナー。
  • アダプタ及び異スキャナースリーブを付ければ、OD 10-100mmまでのノズルを検査するには、可能です。
  • 最小検査可能パイプの直径は約300mmで、ノズル/パイプ直径の比率は >2.5。

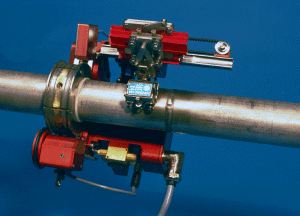

小口径ノズル検査用:AWS-9
  • 直径5ー160mmの鉄合金及びステンレスパイプ検査用スキャナー
  • 小口径パイプ(< OD 50mm)及びステンレスパイプ用アダプタ。
  • スキャナーの制御が簡単になります。
  • 品質管理及びメンテナンス検査

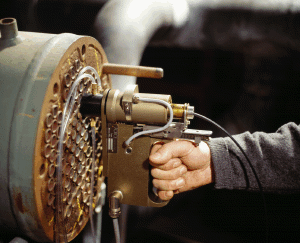

  • 水蒸気発生器のチューブシート溶接検査用の手動スキャナー
  • 直径15ー50mmのパイプ用取り付け治具及びアクセサリー
  • 固定用プローブホルダー及び水中プローブ
  • 容易、簡易なスキャーナ制御
  • 品質管理及びメンテナンス検査
  • 水中50メートル以下の鉄合金パイプ、ステンレス構造物の検査用デジタル制御スキャナー
  • 水中用FORCE PSP-4 UTシステムとの連動インターフェイス及び相関モーター。
  • 水深100メートル用の特別仕様も提供可能です。

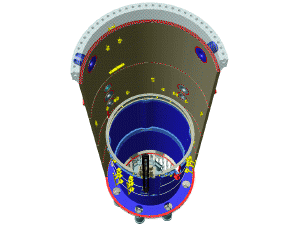

  • コアシュラウドの側面と上側フランジ間の垂直及び円周溶接部検査用のスキャナー。
  • 水深25メートル下であり、更に高放射能環境下での検査。モーターモジュールは1.7 kGy/h、積算値 0.5-1 Mgyの放射線下でテストされ、問題がないことが確認されました。
  • RobCadワークステーションによって、リアクターベッセルとスキャナーが3Dグラフィックで表示されます。

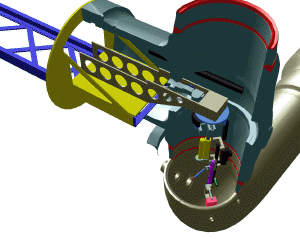

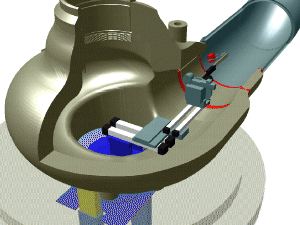

  • 323タイプ主循環ポンプ及び相関パイプの内部検査専用スキャナー:Steady Stick

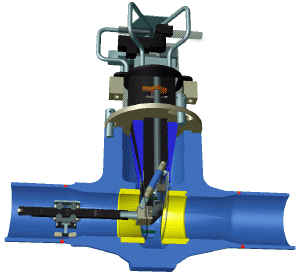

  • 323−VD1(8" 、 ID 194mm) 及び323−VB6 VDI (10"、 ID 241mm) タイプバルブと相関パイプの内部検査専用スキャナー:ピノキオ
  • ID 600mm、システム313バルブの内部検査専用スキャナー:Broken Broom

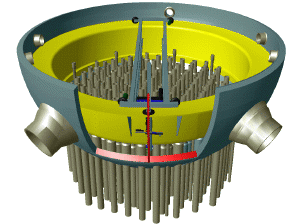

  • BWR原子炉底面円蓋のリモート検査専用スキャナーシステム。円蓋の全表面及び供水スカートの上下溶接の貫通検査も含まれます。
  • 原子炉のメンテナンス期間中、乾いた時のみ本システムが適用されます。

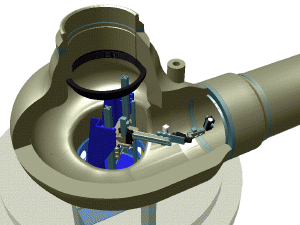

  • 323タイプ主循環ポンプとID 600mm連結パイプの溶接の内部検査専用スキャナー:Sneaking Snake

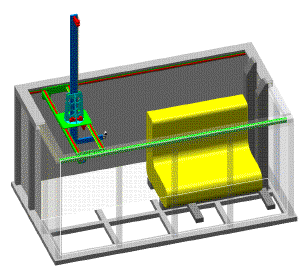

  • 鍛造物及び鋳造物専用6軸スキャナーシステム。
  • 水浸タンクのサイズ及びスキャナーの調整、検査物制御用の外部軸等の設計は、現場の要求に満たします。
  • システムのオプションとして、3D CADのインターフェイス、ロボット制御及びシミュレーションシステムも提供できます。
